5PC机支持与PIC16F877进行数据交换的编程
本文中PC 机可与PIC16F877编程一起完成以下功能：PC机和单片机均可发送和接收数据，由PC机决定是发送还是接收；程序设定当PC机键盘输入发送指令时，PC机分别显示PC机发送的数据和单片机会送的数据；当PC机键盘输入接收指令时，PC机将接收单片机发送过来的数据，并将其数据显示。

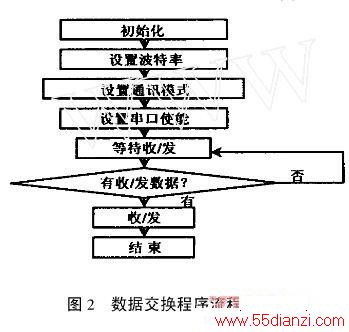

在编程中，必须要注意设置PC 机与PIC16F877单片机在进行数据交换时的数据传输格式相同。通常采用的通讯协议如下：波特率为9 600 bps，8位数据位，1位停止位，无奇偶效验位。PC机发送命令给单片机，键盘输入发送命令时，控制单片机接收数据，当PC机键盘输入接收命令时，控制单片机发送数据给PC机。PC机与PIC16F877单片机进行数据交换的程序编制流程如图2所示。
PIC16F877编程如下：

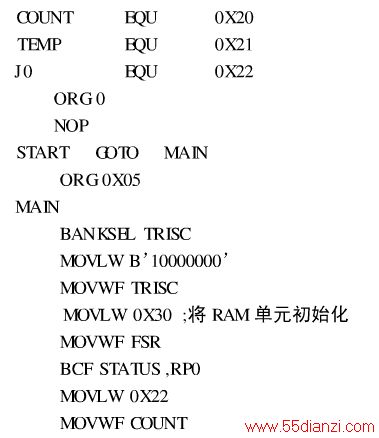

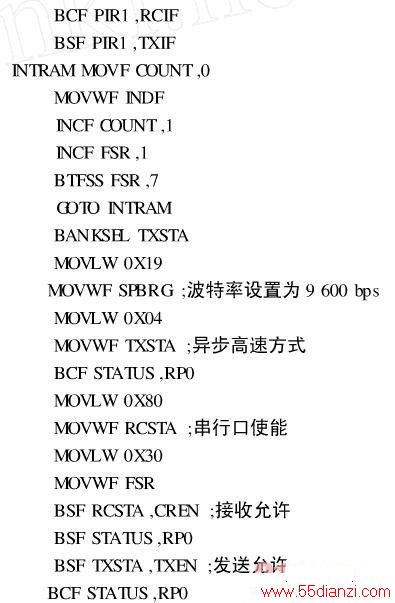

（1）初始化设置部分

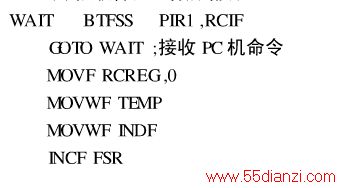

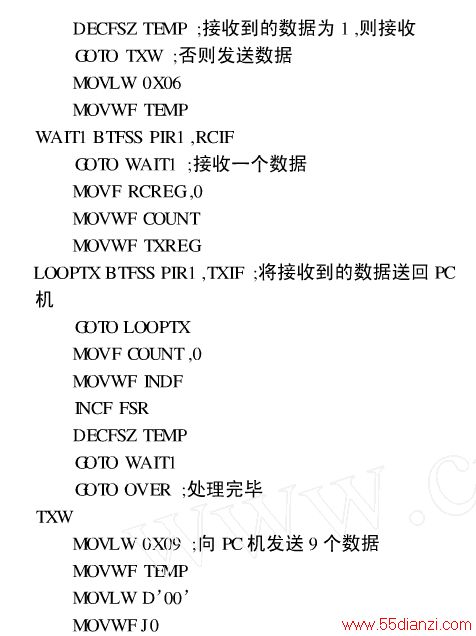

(2)接收并返回数据部分

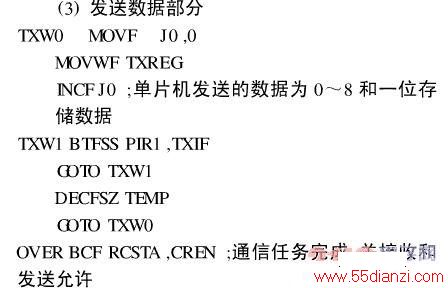

要实现单片机与PC 机间的数据通讯，不仅是要连接硬件电路和对单片机进行编程，同时还需要在PC上编写数据收发的程序。通常，对于单片机与PC机间的数据通讯交换调试时，可以借助网上盛行的串口通讯调试工具，同时也可以自己编写调试程序。程序编写好后，再与上述PIC16F877一起进行操作，即可实现简易通讯数据交换。该程序编写流程框图如图3所示。程序为PC机发送数据，在数据发送后，单片机接收后并反发送回PC机。这里要注意的是：当PC机与单片机系统通信时，单片机数据存储区( RAM )内的数据是十六进制，在信号线上传输的是十六进制数的ASCII码的二进制形式；而Windows系统下使用的是ANSI码，ANSI码仅在前126个与ASCII码相同。即在Windows下接收到的是十六进制数的ASCII码的字符串，可先转换为ANSI码后再在Windows下还原为十六进制数。
三、结束语
以上的软硬件在实践中均达到了较为理想的效果。通过单片机的使用，大大节省了硬件资源。在实际应用中，还需要在编程中注意数据的校验，这样才能保证数据在交换及输中减小误码，以提高系统的可靠性和稳定性。
参考文献
［1］MICROChip.PIC16F8X数据手册［Z］.MICROCHIP公司，2002.
［2］刘和平.PIC16F87X单片机实用软件与接口技术汇编语言及其应用［M］.北京：北京航空航天大学出版社，2002.
［3］王有绪，许杰，李拉成.PIC系列单片机接口技术及应用系统设计［M］.北京：北京航空航天大学出版社，2000.
［4］庄志洪，彭树生，赵惠昌.PIC单片机实验教程［M］北京： 机械工业出版社，2002.
［5］谭浩强.C程序设计［M］.北京：清华大学出版社，1991.
