利用PIC单片机驱动共用背景照明电路

　　所有工作于低光条件下的应用都需要背景照明。大多数低成本应用使用以下某种背景照明技术：电致发光(EleCTRoluminescent，EL)，串联LED，或并联LED。

　　其他背景照明技术（如CCFL）更常用于高亮度图形面板中，例如笔记本电脑中的显示屏。在彩色LCD中也经常使用白色LED，因为LED需要使用白色光源来产生不同的色彩。

　　驱动EL面板只需要一个AC信号。

　　只需要使用LCD控制器中一个未用的段，就可以产生该信号。该信号也可以通过CCP模块或通过软件产生。AC信号需要通过一个变压器来提升电压，以产生驱动面板所需的电压。

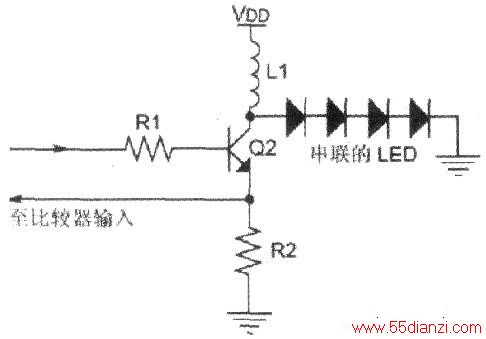

　　串联LED可以简单地使用升压电源驱动。在下图中，显示了一个简单的升压电源。在该电路中，有一个脉冲送到晶体管。脉冲持续时间由通过R2的电流控制。当脉冲停止时，电感中存储的电流将传送到LED。电压将升高到驱动电流通过LED所需的电平。晶体管的击穿电压必须等于LED的正向电压乘以LED数量。比较器参考电压可以用软件进行调整．以更改LED的输出电平。

　　如果LED并联，则驱动器更加简单。这种情况下，可以使用单个晶体管来吸收许多并联LED的总电流。该晶体管可以通过PWM进行调制，以获得所需的输出电平。如果VDD高于LED的最大正向电压，则可以添加一个电阻来控制电流，也可以调整对晶体管进行调制的PWM信号的占空比，以确保LED在其规定范围内工作。
