3 开发要求 利用仿真模拟技术开设PLC实验课，开发的仿真PLC被控对象满足如下要求：
1）组态仿真画面一般由2部分构成：一是仿真的PLC控制对象；二是仿真操作面板。有时根据系统控制对象不同，还会有一些报表。
2）“用户”可以用鼠标点击屏幕上的按钮，发出PLC所需要的输入信号（行程开关模拟信号、按钮模拟信号）。PLC接到该信号后，经过控制程序（实验课学生编写的PLC控制程序）发出控制指令。上位机接到控制指令后，控制画面上仿真控制对象的图形、动画、指示灯及机械、显示等动作，同时在报表中绘出一些曲线，填入一些数值。
3）接到
电源信号后，模拟
电源指示灯亮，显示红色，以示“组态王”与
PLC通信正常。
4）仿真界面直接显示PLC仿真控制对象的物理位置和运行方向，可直观反映PLC程序的运行结果。
5）仿真PLC控制对象是以画面形式反映PLC程序执行结果的，故画面应尽可能逼真于模仿实物。
4 开发实例 以下给出我们开发的仿真PLC被控对象中的一部分，包括十字路口交通灯、机械手和水位控制系统。这些开发项目完全可以直接应用到PLC教学实验中，因篇幅所限，文中未给出PLC的梯形图程序及组态设计过程。
4.1 十字路口交通灯仿真系统 1）控制要求。a．南北向和东西向主干道均设绿灯30s，绿灯闪亮3s，黄灯2s和红灯30s。当南北主干道红灯点亮时，东西主干道先点亮绿灯，之后绿灯闪亮，再后点亮黄灯；反之，当东西主干道红灯点亮时，南北主干道先点亮绿灯，之后绿灯闪亮，再后点亮黄灯。b．南北和东西向人行道均设有通行绿灯和禁止红灯。南北人行道通行绿灯应在东西向主干道点亮后才允许点亮，然后接5s绿灯闪，其他时间为红灯；同样，东西人行道通行绿灯于南北主干道绿灯点亮后才允许点亮，然后接5s绿灯闪，其他时间为红灯。c．点按“停止”按钮，工作立刻停止。
2）PLC输入输出表。交通灯控制PLC的I/O点分配表如表1所示。尽管十字路口有12只红、黄、绿灯，人行道有16只红、绿灯，但是同一方向的同色灯同时动作，应为一个输出，所以在表中只占用10个PLC输出端点。

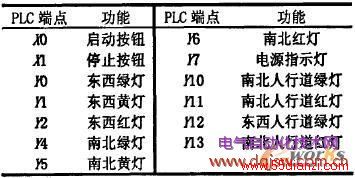

表1 交通灯控制PLC的I/O点分配表
3）组态仿真画面。十字路口交通灯组态仿真画面如图2所示。将PLC置于运行状态，进入“组态王”运行环境.若画面中的电源指示灯以红色显示，表明两者通信正常。初始运行画面上各交通指示灯都以黑色显示，当按下画面中的“启动”按钮，画面中的红、绿、黄交通指示灯按照PLC的程序显示或闪烁；当南北与东西向主干道和人行道绿灯亮时，画面中会有汽车和行人通过。

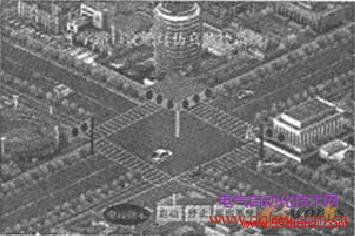

图2 十字路口交通灯组态仿真画面
画面中汽车和行人的动作仅与“组态王”的内存变量有关，可通过在其应用程序命令语言中编制程序控制汽车与行人的速度和方向，与PLC的程序无关。
4.2 机械手仿真系统
1）控制要求。a．系统工作方式分自动、手动2种。b．在自动工作方式下，点按启动按钮，机械手向下移动5s，夹紧2s，随后上升5s，右移10s，下移5s，放松2s，上移10s，完成一个工作周期，回到初始位置.随后继续进行下个周期的运行。如果按下停止按钮，则本工作周期完成，机械手返回初始位置后停止运行。C．采用手动工作方式，可分别控制各运动部件。
2）PLC输入输出表。机械手控制PLC的I/O点分配表如表2所示。输入端点所接的控制部件除了“自动/手动”开关为转换开关以外，其他均为自动复位点动按钮。

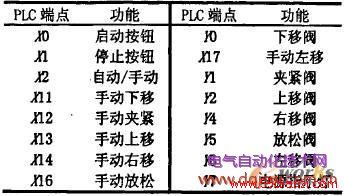

表2 机械手控制PLC的I/O点分配表
