目前，很多院校开设了可编程序控制器控制技术课程。它是一门理论性、趣味性及实践性很强的课程，需要搭建PLC实训室，开设PLC实验课程，而开设PLC实验课需要解决的关键问题是PLC的控制对象。PLC的控制对象可以是实物模型，但它存在成本高、难维护、种类少等不足之处；也可以是用指示灯模拟显示PLC控制对象的实验箱，它与实物模型相比成本较低，不过也存在难维护、种类少、结果观察不直观等缺点；应用组态软件在计算机屏幕上全真模拟PLC的控制对象可以弥补上述不足，它还能以动画形式演示PLC控制对象的工作过程，具有成本低、免维护、灵活多样、形象直观等优点。
从教学意义上说，如果能用计算机全真模拟被控对象，不但可以克服实物模型的缺点，而且可利用有限的设备及多样化的程序丰富学生的实验课内容，增强PLC实验课的教学效果。北京亚控公司推出的“组态王”软件，具有可靠性高、通信快速、功能强大、界面友好和开发简洁等优点，可用来开发实验室仿真PLC控制对象，满足为学生开设实验课的需要。
1 系统构成

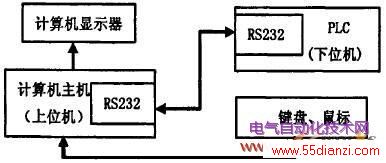

利用“组态王”软件设计PLC仿真控制对象，是指在计算机上运行事先编写好的“组态王”应用程序，用软件来代替硬件（被控对象）的工作，借助计算机屏幕观察控制过程与结果。仿真PLC控制对象的实验系统结构如图1所示。上位机微机配有“组态王6.5”软件和三菱PLC编程软件FXGPWIN，下位机采用三菱FX2N-64MR型的PLC。“组态王”软件通过RS232C接口与PLC之间进行通信，并监控PLC所有存储器、控制器及I/O接口的状态，以变量值的形式传输到计算机上，供上位机使用、处理。
图1 仿真实验的系统结构图
2 系统的实现
利用“组态王”软件设计的应用软件，可以仿真多种PLC控制对象。仿真的被控对象不仅可以接受多种由PLC发出的控制信号，如逻辑开关信号、继电器控制信号、脉冲信号和各种数值信号等，还能按照程序的算法以动画、数值、文字、标尺等形式在计算机屏幕上反映出PLC的控制过程与结果，可以直接从屏幕上观察PLC的控制结果正确与否；“组态王”亦可向PLC发出各种命令信号，如逻辑开关控制信号、继电器开关信号、中断信号及位置信号等。“组态王”还能以按钮、滑动标尺、数值输入及单选框、复选框等形式向PLC发出各种命令和输出各种参数，以配合PLC的控制，反映PLC与被控对象（软件仿真的被控对象）及控制结果之间的关系。
要使画面中各图素能够生动、逼真的运动或显示，在“组态王”中需定义一些内存变量与外部I/O变量进行配合，并通过在其应用程序命令语言中书写程序控制自己的应用程序，驱动画面，用这种仿真方法开发PLC仿真控制对象，其优点是周期短、费用低、可靠性高，能节省电力资源，维护要求较低，不会危及人身和设备安全；同时，其模拟效果逼真，人机界面生动友好，能达到很好的实验效果。
在实验教学中，学生既可将计算机看作“被控对象”，用PLC对其进行控制；又可在计算机屏幕上以仿真动画形式直观看到程序的执行结果，从而极大地提高学生的兴趣，强化他们的动手能力；此外，可以增强学生的参与意识，使之对可编程控制器的理解更加深入，从而达到实验目的，最终提高教学质量。
3 开发要求
利用仿真模拟技术开设PLC实验课，开发的仿真PLC被控对象满足如下要求：
1）组态仿真画面一般由2部分构成：一是仿真的PLC控制对象；二是仿真操作面板。有时根据系统控制对象不同，还会有一些报表。
2）“用户”可以用鼠标点击屏幕上的按钮，发出PLC所需要的输入信号（行程开关模拟信号、按钮模拟信号）。PLC接到该信号后，经过控制程序（实验课学生编写的PLC控制程序）发出控制指令。上位机接到控制指令后，控制画面上仿真控制对象的图形、动画、指示灯及机械、显示等动作，同时在报表中绘出一些曲线，填入一些数值。
3）接到电源信号后，模拟电源指示灯亮，显示红色，以示“组态王”与PLC通信正常。
4）仿真界面直接显示PLC仿真控制对象的物理位置和运行方向，可直观反映PLC程序的运行结果。
5）仿真PLC控制对象是以画面形式反映PLC程序执行结果的，故画面应尽可能逼真于模仿实物。
4 开发实例
以下给出我们开发的仿真PLC被控对象中的一部分，包括十字路口交通灯、机械手和水位控制系统。这些开发项目完全可以直接应用到PLC教学实验中，因篇幅所限，文中未给出PLC的梯形图程序及组态设计过程。
4.1 十字路口交通灯仿真系统
1）控制要求。a．南北向和东西向主干道均设绿灯30s，绿灯闪亮3s，黄灯2s和红灯30s。当南北主干道红灯点亮时，东西主干道先点亮绿灯，之后绿灯闪亮，再后点亮黄灯；反之，当东西主干道红灯点亮时，南北主干道先点亮绿灯，之后绿灯闪亮，再后点亮黄灯。b．南北和东西向人行道均设有通行绿灯和禁止红灯。南北人行道通行绿灯应在东西向主干道点亮后才允许点亮，然后接5s绿灯闪，其他时间为红灯；同样，东西人行道通行绿灯于南北主干道绿灯点亮后才允许点亮，然后接5s绿灯闪，其他时间为红灯。c．点按“停止”按钮，工作立刻停止。

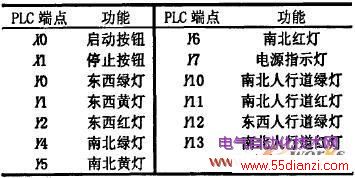

2）PLC输入输出表。交通灯控制PLC的I/O点分配表如表1所示。尽管十字路口有12只红、黄、绿灯，人行道有16只红、绿灯，但是同一方向的同色灯同时动作，应为一个输出，所以在表中只占用10个PLC输出端点。
表1 交通灯控制PLC的I/O点分配表

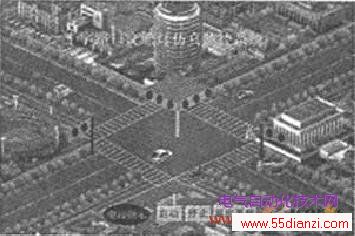

3）组态仿真画面。十字路口交通灯组态仿真画面如图2所示。将PLC置于运行状态，进入“组态王”运行环境.若画面中的电源指示灯以红色显示，表明两者通信正常。初始运行画面上各交通指示灯都以黑色显示，当按下画面中的“启动”按钮，画面中的红、绿、黄交通指示灯按照PLC的程序显示或闪烁；当南北与东西向主干道和人行道绿灯亮时，画面中会有汽车和行人通过。
图2 十字路口交通灯组态仿真画面
画面中汽车和行人的动作仅与“组态王”的内存变量有关，可通过在其应用程序命令语言中编制程序控制汽车与行人的速度和方向，与PLC的程序无关。
4.2 机械手仿真系统
1）控制要求。a．系统工作方式分自动、手动2种。b．在自动工作方式下，点按启动按钮，机械手向下移动5s，夹紧2s，随后上升5s，右移10s，下移5s，放松2s，上移10s，完成一个工作周期，回到初始位置.随后继续进行下个周期的运行。如果按下停止按钮，则本工作周期完成，机械手返回初始位置后停止运行。C．采用手动工作方式，可分别控制各运动部件。

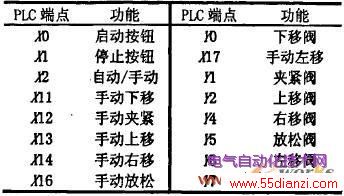

2）PLC输入输出表。机械手控制PLC的I/O点分配表如表2所示。输入端点所接的控制部件除了“自动/手动”开关为转换开关以外，其他均为自动复位点动按钮。
表2 机械手控制PLC的I/O点分配表

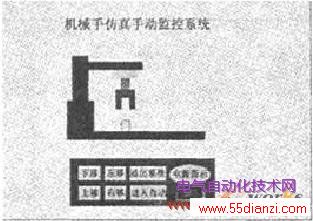

3）组态仿真画面。机械手组态仿真手动画面如图3所示。画面中的操作面板完全仿照实际控制面板而设计，各操作按钮与操作面板的功能完全相同。若按下画面中的“进入自动”按钮，画面将转换到“机械手仿真自动监控系统”画面，使仿真机械手按照控制要求周而复始地自动循环工作。
