用FX PLC控制三相异步电动机的启动与正反

一、所需设备、工具、材料

见表1。

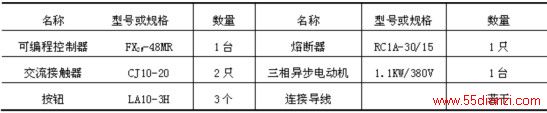

表1 项目所需设备、工具、材料

二、练内容

1、项目描述

按照三相异步电动机控制原理图（图1）接线或用控制模板代替。图中的QS为电源刀开关。

（1）启动控制   设计一个三相异步电动机的控制程序，要求按下启动按钮电机启动而开始运转，按下停止按钮电机停止转动。

（2）电机正、反转控制   学员设计电机正反转控制程序，要求按正转按钮电机正转，按反转按钮电机反转，为了防止主电路电源短路，正反转切换时，必须先按下停止按钮后再启动。

2、实训要求

2.1  输入点和输出点分配表

表2所示。

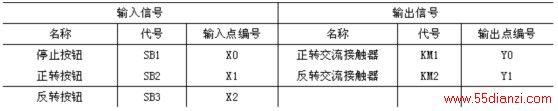

表2  输入点和输出点分配表

2.2  PLC接线图

按照图2完成PLC的接线。图中输入端的24V电源可以利用PLC提供的直流电源，也可以根据功率单独提供电源。若实验用PLC的输入端为继电器输入，也可以用220V交流电源。注意停止按钮采用动断按钮。

2.3  程序设计

图3为电机启动控制的梯形图。简单启动控制只用到正转按钮、停止按钮两个输入端，输出只用到KM1交流接触器。该程序采用典型的自保持电路。合上电源刀开关通电后，停止按钮接通，PLC内部输入继电器X0的动合触点闭合。按正转按钮，输出继电器Y0导通，交流接触器KM1线圈带电，其连接在主控回路的主触点闭合，电机通电转动，同时Y0的动合触点闭合，实现自锁。这样，即使松开正转按钮，仍保持Y0导通。按停止按钮，X0断开，Y0断开，KM1线圈失电，主控回路的主触点断开，电机失电而停转。
