2.1开关信号量的故障诊断设计
PLC控制机电设备时，设备中的开关、按钮、继电器的触点等开关信号与PLC的输入端口相连，每个输入端口在PLC的内存中为1个地址。通过读取PLC输入位的状态值作为识别开关量故障信号的依据。诊断开关量故障的实质是将PLC正常的输入位状态值与相应输入位的实际状态值作比较:如果二者比较的结果是一致的，则表明设备处于正常工作状态；若不一致，则表明对应输入位的元件处于故障状态。下面就常用的几种诊断方法作一叙述。
2.1.1逻辑错误故障检测诊断法
在机床设备正常工作的情况下，控制系统的各个输入、输出信号和内部继电器的信号之间存在确定的逻辑关系，一但输入元器件发生故障，就会引起逻辑错误，控制系统不能按设计的要求进行工作。在这种情况下，我们可以根据元器件发生的故障，建立元器件故障发生时的逻辑关系。因此，一旦故障发生，就能作出相应的警告和处理，如停止进给，停止主轴转动等。
点击此处查看全部新闻图片

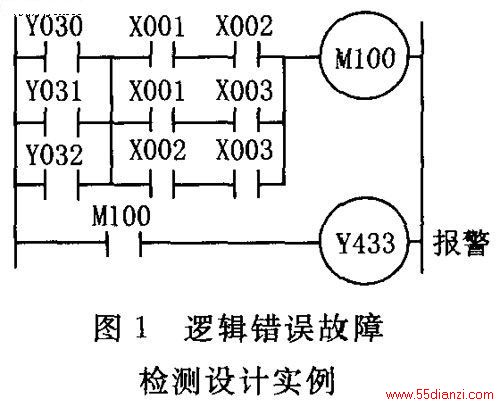

图1所示的组合机床滑台工作时检测3个行程开关X00l(起点)，X002(快进终点)，X003(工进终点)是否正常的逻辑程序。Y030，Y031，Y032表示快进、工进、快退。表示在任何一个工作状态下，这3个行程开关任何2个都不应该同时闭合，如果同时闭合，则表示有行程开关失灵的故障发生，应该进行停机检查。
2.1.2附加触点连接诊断法
在进行机床的PLC改造时，往往只是根据系统控制的需要，接入最必需的外部输入元器件触头，这可以节约输入点数。但为了提高系统的可靠性，可以考虑把一些非常重要的元器件的常开触点和常闭触点分别接到PLC的2个输入点，并在软件部分加上相应的检测判断程序，以实现在出现卡死或失效时能准确找出故障所在。
如在电气控制系统中有一中间继电器K，其一常开触点与X401输入端口相连，为了能够自动判断继电器K是否卡死或失效，现将其常开触点与X401相连，另一常闭触点与X402相连，如果卡死或发生失效，在继电器K线圈得电时，常闭触点断开了，但常开触点没有闭合；我们可采用图2的逻辑关系进行检测，即可发现故障。所以，在端口数量有多余的时候，多串入1个常闭触点，有利于准确发现故障。
