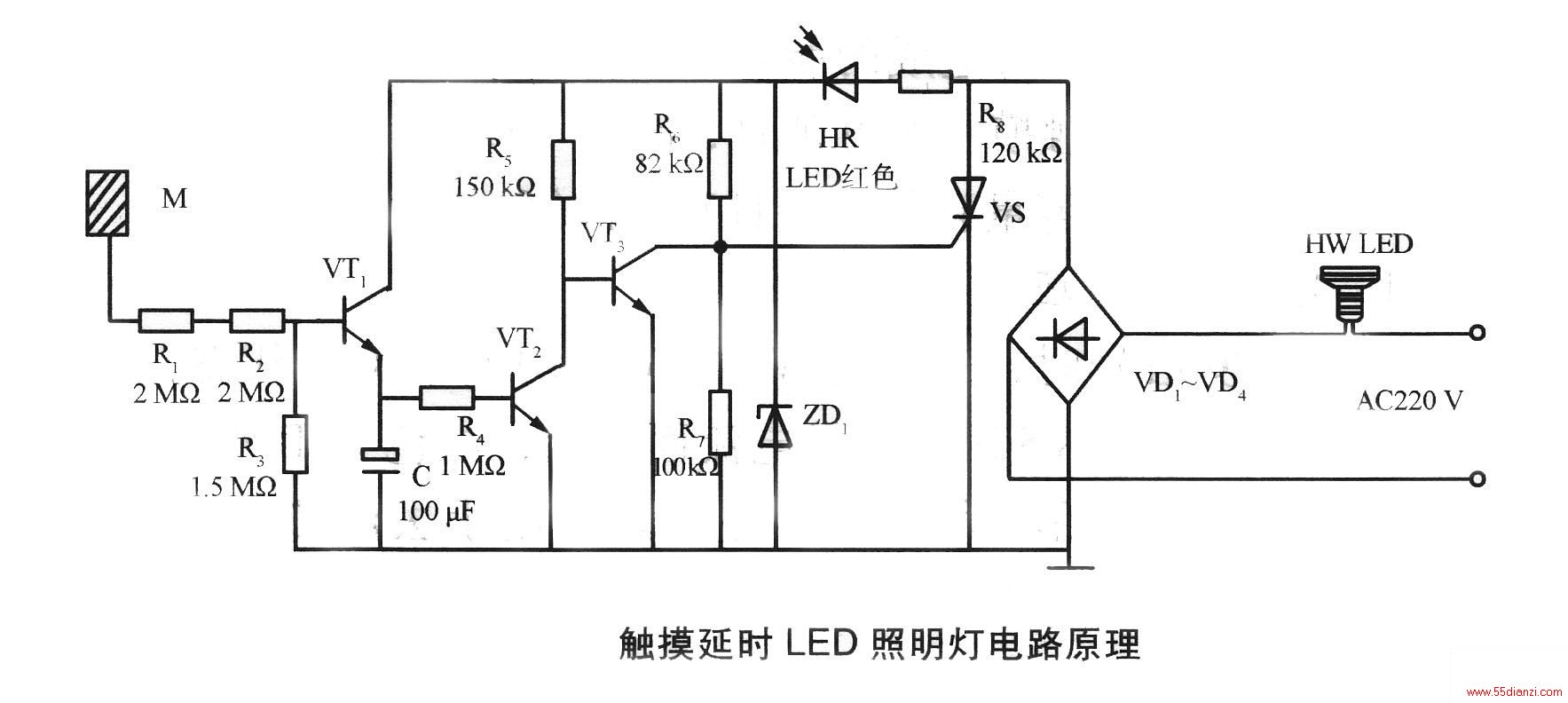

触摸延时LED照明灯电路原理图

如图为触摸延时LED照明灯电路原理图。当无触发信号时，三极管VT1、VT2均处于关断状态，VT3导通，单向晶闸管VS因无触发电流而关断，红色LED组成的灯HR不发光。此时耗电为0．1W左右。当用手去触摸金属片M时，人体感应的微弱电信号经电阻R1、R2加至VT1基极，使VT1导通；同时给电容C充电，充电后通过R4和VT2发射极进行放电，使VT2饱和导通，VT3关断，VS触发极获得触发电流而导通，HR通电发光。经过一段时间后，电容C两端放电电压低于0．7 V，VT2关断，VT3又导通，VS重新关断，HR得不到电压供给，不发光，整个电路又处于待机状态。
