由CD4013组成的触摸延时开关电路

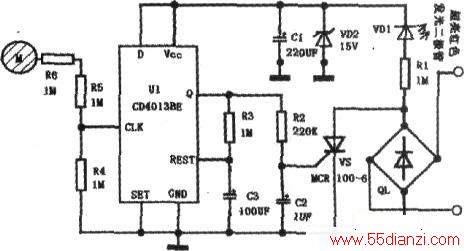

　　下图电路使用了低功耗CMOS4013双D触发器。因为D输入端置高电平，选通端SET为低电平处于选通状态，复位端REST端通过电容器C3置低电平，此时，如果有人触摸触摸电极M．其输出端O跳变为高电平，一路经R2为单向可控硅vs的门极触发电流，使单向可控硅vs导通，照明负载得电发光。同时，Q端输出高电平通过R3为电容器C3充电，当此电压上升到高于1/2Vce时，D触发器的输出端Q立即跳变为低电平，此低电平迫使单向可控硅失去门极电流而关断，另外，此低电平使C3通过R3进行放电，解除触发器的复位状态为下次触发做准备。这款电路，网上有人将R1取值82K似乎有些过小，静态功耗在2mA以上。将Rl取值1M欧姆使电路的静态电流控制在微安级别，可以显着降低电路的静态功耗。调节合适的阻值，并满足发光二极管的指示。
