IGBT在汽车点火系统中的应用（2）

“线圈上开关”应用中的理想智能IGBT功能
　　
1.引擎控制模块的信号接口
　　
由引擎控制模块驱动“线圈上开关”智能IGBT存在许多问题。引擎盖下的电气环境噪声干扰很大。引擎控制模块的信号接口不但需要应对这些噪声，而且还得解决引擎控制模块和线圈位置间数米长的连线的潜在问题。电气噪声可能来自EMI辐射信号噪声，也可能是邻近线路中大电流所导致的磁感应噪声。
　　
除上述噪声问题外，引擎控制模块的实际接地参考点与线圈或引擎所处的接地点存在数伏的压差。因此，引擎控制模块和智能点火线圈驱动电路间的定义接口必须能够应对这些问题。
　　
2.保护点火线圈
　　
图3中的输入信号命令IGBT开始向点火线圈充电。在正常情况下，线圈在停止充电并释放火花时，电流将达到7~10A。然而在引擎处于低转速，尤其是急减速或引擎控制时间内发生错误时，如果输入未切断，IGBT便会使线圈充电电流超过额定值，从而可能造成线圈绕组损坏。

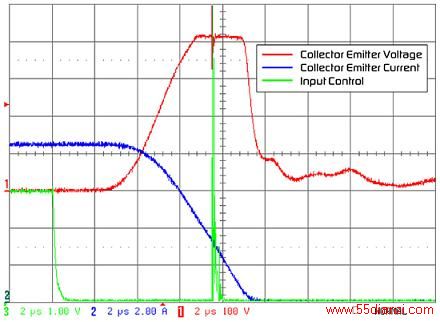

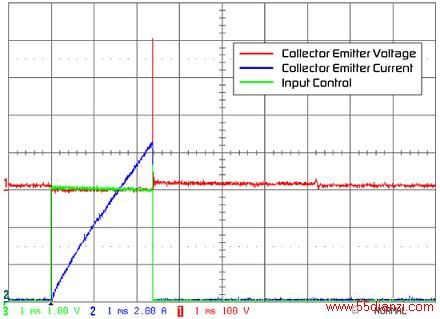

图3：典型的点火波形
　　
智能IGBT已采用好几种电路设计，以防止点火线圈在这种情况下损坏。
　　

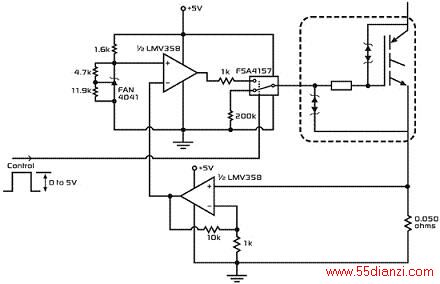

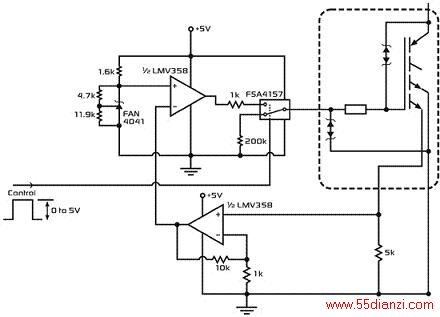

第一种是限流电路，即用检测电阻直接测量IGBT集电极电流，或用电流传感IGBT来测量。图4给出了这两种电路。





图4：限流电路
