一种简易数字控制的三相逆变电源的研制

    根据上述理论，设计了一台样机。主要技术指标为

    蓄电池电压在22～26V之间变化；

    输出交流电压为110V±3％；

    频率为400Hz±0.1％；

    输出功率为500W。

3.1  电路参数

    推挽升压电路    功率管选用两只2SK1506并联，开关频率为40kHz。

    逆变电路    输出滤波电感为1mH，滤波电容为5μF，功率管选用IRF840，开关频率为10kHz。

3.2  实验结果

    图6为同一桥臂上下两管（开关管VT1、VT4）的驱动波形，可见，死区时间的加入使两管的驱动波形不完全满足互补导通关系。图7为三相（图中仅示出两相）逆变电源输出电压波形，由图可见其输出波形正弦度较好，满足预定的性能指标。

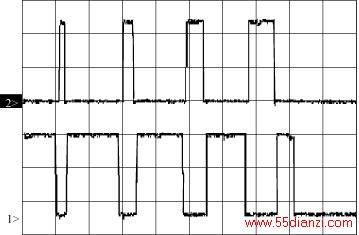

图6  MOSFET的驱动波形(5V/div，100μs/div)

上管对应VT1的驱动波形

下管对应VT4的驱动波形

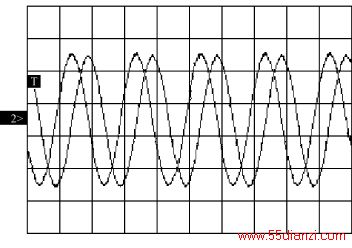

图7  逆变器输出电压波形（50V/div,2.5ms/div）

4  结语

    理论分析和实验结果都表明，本文提出的这种新型、简易的三相逆变电源的数字控制方案是一种可行的SPWM控制方案。由于采用了数字控制方案，它具有较强的抗干扰能力，可靠性高，而且实现简单、电路成本低，具有较高的性价比。
