第一节 手工焊接的工具
任何电子产品，从几个零件构成的整流器到成千上万个零部件组成的计算机系统，都是由基本的电子元件器件和功能构成，按电路工作原理，用一定的工艺方法连接而成。虽然连接方法有多种（例如、绕接、压接、粘接等）但使用最广泛的方法是锡焊。

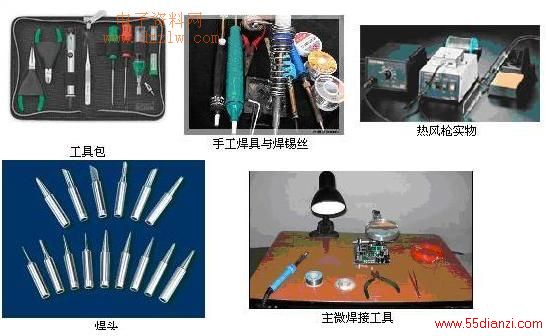

1 ．手工焊接的工具
（ 1 ）电烙铁
（ 2 ）铬铁架
图1
2 ． 锡焊的条件HDE电子资料网
为了提高焊接质量，必须注意掌握锡焊的条件。
第二节 焊料与助焊剂
1 ．焊接材料
凡是用来熔合两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。这里所说的焊料只针对锡焊所用焊料。常用锡焊材料：
2 ．助焊剂的选用。
在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍焊锡的浸润，影响焊接点合金的形成，容易出现虚焊、假焊现象。使用助焊剂可改善焊接性能。助焊剂有松香、松香溶液、焊膏焊油等，可根据不同的焊接对象合理选用。焊膏焊油等具有一定的腐蚀性，不可用于焊接电子元器件和电路板，焊接完毕应将焊接处残留的焊膏焊油等擦拭干净。元器件引脚镀锡时应选用松香作助焊剂。印制电路板上已涂有松香溶液的，元器件焊入时不必再用助焊剂。
第三节 手工焊接的注意事项
手工锡焊接技术是一项基本功，就是在大规模生产的情况下，维护和维修也必须使用手工焊接。因此，必须通过学习和实践操作练习才能熟练掌握。注意事项如下：
1. 手握铬铁的姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于 20cm ，通常以 30cm 为宜。

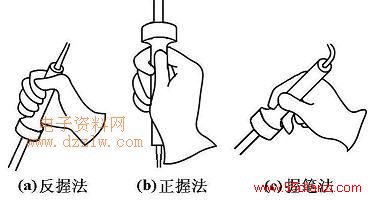

电烙铁有三种握法，如图2 所示。
图2 握电烙铁的手法示意
反握法的动作稳定，长时间操作不易疲劳，适于大功率烙铁的操作；正握法适于中功率烙铁或带弯头电烙铁的操作；一般在操作台上焊接印制板等焊件时，多采用握笔法。
2. 焊锡丝一般有两种拿法，如图3 所示。由于焊锡丝中含有一定比例的铅，而铅是对人体有害的一种重金属，因此操作时应该戴手套或在操作后洗手，避免食入铅尘。
图3 焊锡丝的拿法
3. 电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。
第四节 手工焊接操作的基本步骤

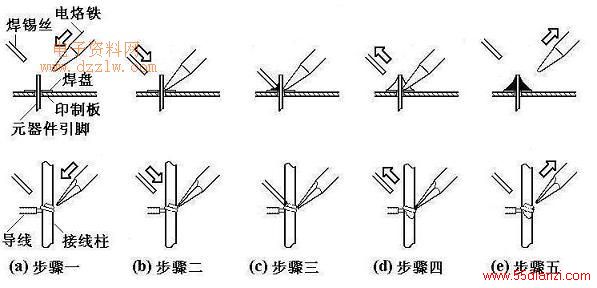

掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。正确的手工焊接操作过程可以分成五个步骤，如图所示。
图4 手工焊接步骤
1 ．基本操作步骤
⑴ 步骤一：准备施焊（图 (a) ）
左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
⑵ 步骤二：加热焊件（图 (b) ）
烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为 1 ～ 2 秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。例如，图 (b) 中的导线与接线柱、元器件引线与焊盘要同时均匀受热。
⑶ 步骤三：送入焊丝（图 (c) ）
焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上！
⑷ 步骤四：移开焊丝（图 (d) ）
当焊丝熔化一定量后，立即向左上 45° 方向移开焊丝。
⑸ 步骤五：移开烙铁（图 (e) ）
焊锡浸润焊盘和焊件的施焊部位以后，向右上 45° 方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约也是 1 至 2s 。
2 ．锡焊三步操作法
对于热容量小的焊件，例如印制板上较细导线的连接，可以简化为三步操作。
对于吸收低热量的焊件而言，上述整个过程的时间不过 2 至 4s ，各步骤的节奏控制，顺序的准确掌握，动作的熟练协调，都是要通过大量实践并用心体会才能解决的问题。有人总结出了在五步骤操作法中用数秒的办法控制时间：烙铁接触焊点后数一、二（约 2s ），送入焊丝后数三、四，移开烙铁，焊丝熔化量要靠观察决定。此办法可以参考，但由于烙铁功率、焊点热容量的差别等因素，实际掌握焊接火候并无定章可循，必须具体条件具体对待。试想，对于一个热容量较大的焊点，若使用功率较小的烙铁焊接时，在上述时间内，可能加热温度还不能使焊锡熔化，焊接就无从谈起。
第五节 手工焊接操作的具体手法
在保证得到优质焊点的目标下，具体的焊接操作手法可以有所不同，但下面这些前人总结的方法，对初学者的指导作用是不可忽略的。
