电力系统防污闪发明成果展示

赵树海 山西运城银海电器研究所

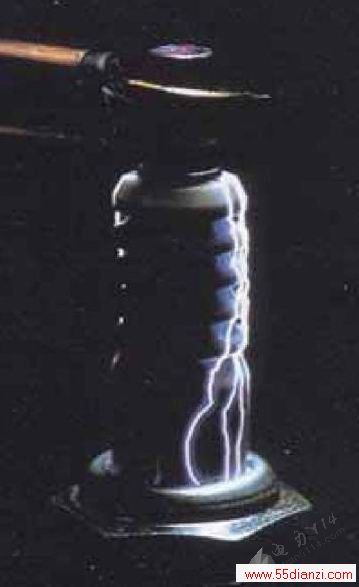

电力114网电力资料：污闪是指电气设备绝缘表面附着的污秽物在潮湿条件下，其可溶物质逐渐溶于水，在绝缘表面形成一层导电膜，使绝缘子的绝缘水平大大降低，在电力场作用下出现的强烈放电现象。

防污闪的措施有很多，传统的方法是春秋两季的停电清扫，还有使用硅油、硅脂等涂料，带电水冲洗，机械清扫，加大外绝缘的爬电比距，使用防闪增爬裙，使用RTV防污闪涂料、硅橡胶产品等。

然而种种防污闪措施都有缺陷，污闪事故不能杜绝。庆幸的是山西运城赵树海先生发明了“绝缘子风力清扫环”，弥补了防污闪措施的缺陷。

1、绝缘子风力清扫环原理及特性

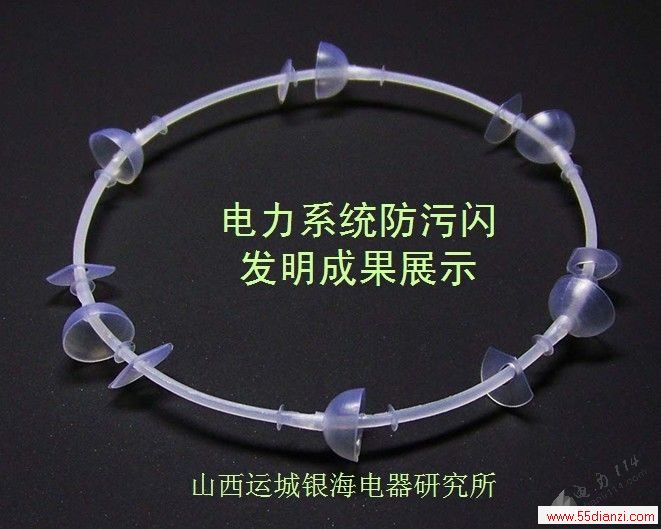

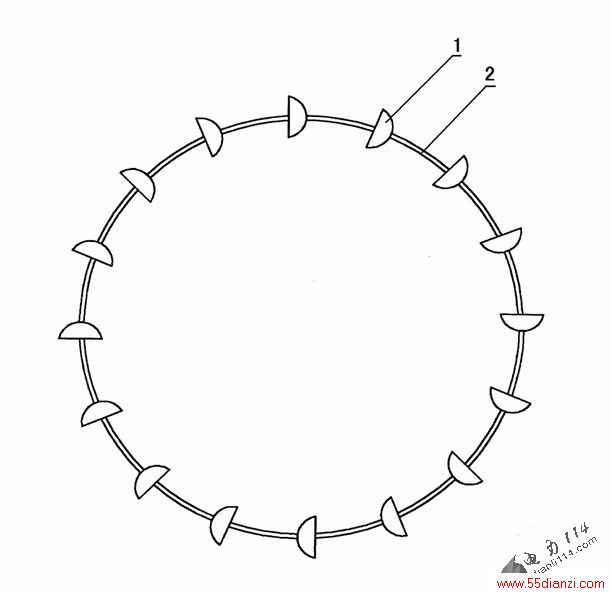

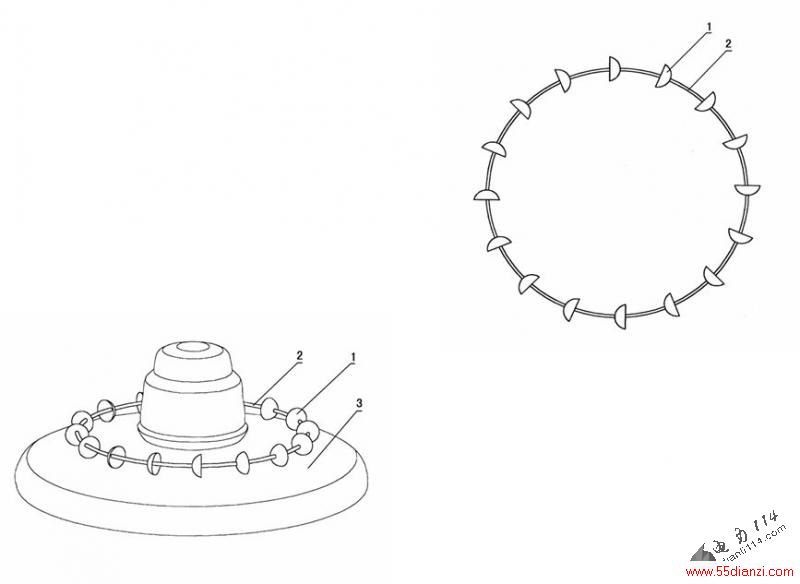

赵树海先生发明的“绝缘子风力清扫环”由一个绝缘环穿有多个、按一个方向排列的风力推动碗组成。

当有风吹动时，清扫环在绝缘子上旋转，刮去和扫除绝缘子表面上的污垢，从而保持了绝缘子的清洁，可大大减少污闪事故发生。

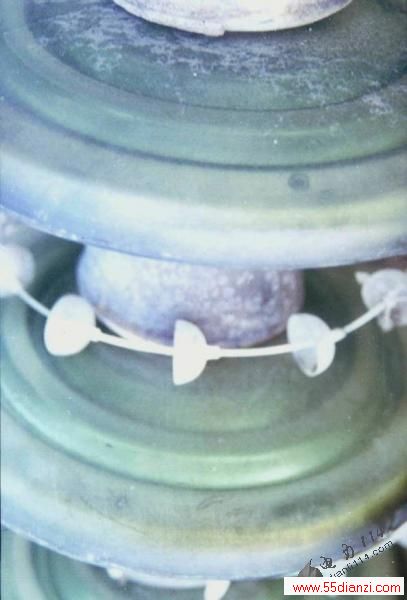

QSH-25/60型绝缘子风力清扫环，经实际挂网六个月后对比观察，发现套清扫环的绝缘子表面都很干净。而未套清扫环的绝缘子，表面污秽比较严重。

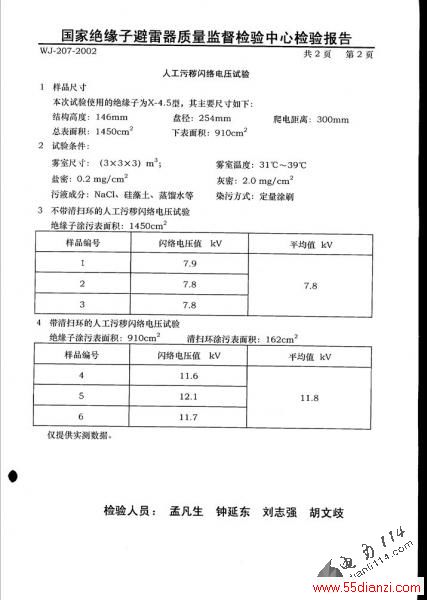

经国家绝缘子避雷器质量监督检验中心依照国家标准GB/T4585.2-1991《交流系统用高压绝缘子人工污秽试验方法固体层法》进行四级污秽度对比试验。不套清扫环的绝缘子污闪电压7.8kV，套上环清扫干净以后污压为11.8kV，提高4kV。

以110kV输电线路每串7片绝缘子为例,平均每片承受工频电压约9kV。

未套环绝缘子，四级污闪电压是7.8kV。

套有清扫环，上表面被清扫干净，污闪电压是11.8kV，大于9kV，这时如果空气湿度达到100%也不会闪络。

相当于加3.5片绝缘子。

附：

电力系统防污闪发明成果展示（下）（图片省略）：

已用于35kV变电站瓷瓶

工人在110kV变电站安装风力清扫环

2012年5月11日，山西省运城供电分公司新绛柳泉110kV变电站发生污秽闪络放电现象，被迫全站停电，一个月前就已经发生过一次，当时就将瓷瓶擦了一遍，不到两个月又脏了，为彻底解决这一问题，运城供电公司公司安装了QSH-10/X型“绝缘子风力清扫环”。

110kV变电站安装现场

产品之三： 风力自洁型复合绝缘子 复合绝缘子表面光洁度比瓷质和钢化玻璃绝缘子低，更易吸附自然界的各种污秽，其盐密值比相同污区内的瓷质绝缘子高出2～3倍，污秽层较厚时，对硅橡胶小分子硅氧烷迁移造成一定的困难，使憎水性难以迁移至污层表面，其表面憎水性会呈现逐渐减弱甚至消失的现象，这就导致复合绝缘子外绝缘性能大大降低，污闪事故不断发生。因此，清扫是十分必要的，如果套有风力清扫环，可以最大限度地杜绝污闪事故发生。

产品之四：风力自洁型瓷绝缘子

由于QSH-10/X型绝缘子风力扫环碗径小，可以用在双伞或多伞耐污盘形悬式绝缘子上。出厂时就套有清扫环的绝缘子称为：风力自洁型耐污盘形悬式绝缘子。

赵树海先生的其他几个发明

经实际试验在有零值绝缘子串中，荧光型绝缘子发出了可见光。

产品之七：荧光耐候中性密封胶

荧光耐候中性密封胶用于防止发电厂、变电站高压支柱瓷绝缘子断裂，瓷瓶与法兰为水泥胶装，冬天进水会冻裂瓷瓶，用本密封胶密封，可防止瓷瓶断裂事故，提高设备使用寿命，如果出现瓷裂放电，会产生紫外线，荧光胶会发光，在夜晚用肉眼就可发现故障，及时处理可防止事故发生。

密封胶用于变电站的瓷瓶与法兰的密封，可以减少瓷瓶断裂和法兰冻裂。如果出现放电，就能看见发光

产品之八：变压器安全防护罩

最先进的配电变压器防护专利产品

可有效地防止小动物引起的短路

可防止人身触电事故

可防止窃电

适合各类线夹

发热故障显示

防止变压器进水

防止线夹生锈

赵先生的研究成果目录

1、QSH-25/60型绝缘子风力清扫环

2、QSH-10/X型绝缘子风力清扫环

3、风力自洁型复合绝缘子

4、风力自洁型耐污盘形悬式绝缘子

5、荧光型绝缘子

6、荧光型防污闪涂料

7、荧光耐候中性密封胶

8、变压器安全防护罩
