⑻具备电离平衡测量功能,可以确认除静电器的性能。通过安装监视器面板可以简便地查看简易电离平衡。关于除静电器与监视器安装板之间的距离，可参照各除静电器厂商的建议设置最小距离。
2EP传感器技术指标与输出
技术指标(以小金井公司产的DTY-EPS型为例)如下：电源电压为DC24V±10％；电源电流50mA以下；测量范围为5mm—50mm；精度为±5％rdg±2dig；判定输出的方式为NPN晶体管集电极开路,施加电压30VDC以下,其SINK电流为20mA以下；传感器异常输出的方式为NPN晶体管集电极开路，施加电压30VDC以下,其SINK电流为20mA以下；模拟输出其输出电压为1V—5V,而零点为3V；通信I／F符合RS232C；采样周期约10ms；数据输出周期为100ms，200ms，500ms，1s；输入输出响应时间(平均化数据输出模式时)为最大数据输出周期的2倍；温度特性为—O.5％FS／℃；运行温度范围为O—40℃；电缆线长度为3m；外壳材质为导电性ABS树脂；外形尺寸为61.2(W)mmx34.2(H)mm~15.0(D)mm。
3EP传感器应用 使用实例：硅晶片等的电位测量,可通过支持软件来进行设定、显示和管理；除去包装用薄膜等的电位测量；树脂容器、零件等的电位测量;测量除静电前和除静电后的电位与安装监视器安装板来测量除静电器的电离平衡及玻璃电路板等的电位测量。

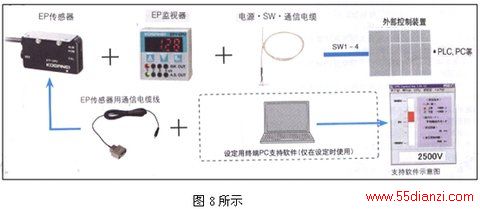

4EP传感器连接实例 EP监视器连接(通过电脑来进行设定时)如图8所示。
从图8可知，通过电脑进行设定的EP监视器连接是由外部控制装置与电脑及其组件构成。而组件必需是EP传感器1台(如DTY-EPS型)与EP监视器1台(如DTY-EPU)及电源SW•通信电缆线.及EP传感器用通信电缆线。
除了以上所述利用电子产品的静电放电保护来保护系统以外，还有防止高压静态输入技术与芯片AAT4684的应用，详见附录。
附录

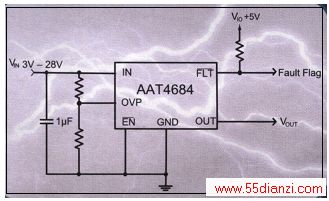

用AAT4684—3x2.75mml包装提供高达28V的过电压保护。其特征为：最高+28V的过电压保护；固定或可调节的过电压保护阈值；3V欠压锁定阈值，即快速过电压保护响应,过电压瞬变值1μs(最大)；低静态电流,即常用-30μA与关机(禁用)时电流最大为1μA；常用100mΩ(最大为130mΩ)RDS(ON)，电压为4.5V；最大连续电流为1.8A;TSOPJW—12封装。
AAT4684指标：Vin为0.3V～28V,RDS(ON)为100mΩ，IQ为30μA，TRESPOV为1μs。
该芯片优点为高压保护，灵活的过电压保护阈值设置，阻止非有用输入源，快捷且安全的过电压保护，延长电池寿命，低压差，广泛应用的高连续电流与小型解决方案。
