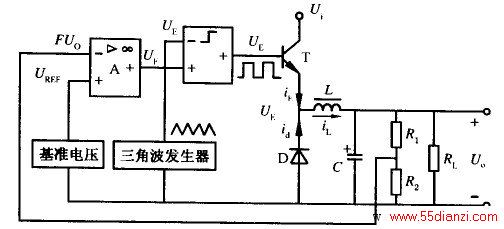

开关型稳压电源的原理可用图9—10(a)的电路加以说明。它主要由调整管、滤波电路比较器、三角波发生器、比较放大器和基准源六部分构成。
该稳压电路的工作过程是:当条件改变引起输出电压发生变化时,采样电路将输出电压变化量采样一部分送到比较放大电路,将其与基准电压进行比较,并将比较的差值送人脉冲调制电路,使脉冲的占空比发生变化,从而使得滤波后得到的输出电压的平均值基本保持不变。
