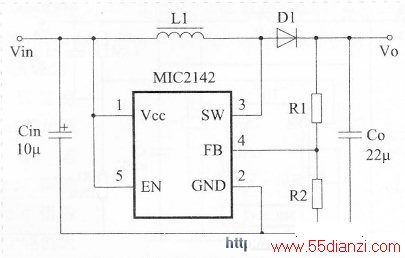

如图所示：

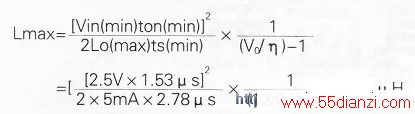

若输出电压Vo=12V，Io(max)=5mA，Vin=2.5~4.7V，FMax=360kHz，效率η =80%，占空比 D=0.55，根据上式可以求出电感器L1 最大电感值，计算方法如下：
最短开关同期 ts (min)=1/fmax=l/360kHz =.78μs，最短导通时间 ton(min)=D/fmax=0.55/360kHz=1.53μs，根据上式：

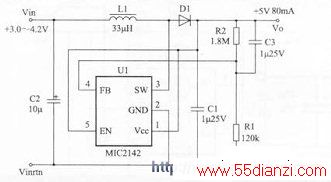

下图所示为VCC自举升压电路。
MIC2142的引脚Vcc不是连接到输入端，而是连接到输出端。R3与C4组成低通滤波器，用作减小引脚Vcc和输出电压纹波。自举升压拓扑可以增加输出电流，并可使用较小的升压电感器。自举升压电路的输出电压一般不超过16V，但在输出电流较小时，输出电压可达20V，如下图所示的LCD偏置电源电路。自举电路的输入电压一般不超过4.5V。
如图所示：
LCD偏置电源电路
MIC2142可用作驱动白光LED(作为便携式产品背光源))而且还可以调光。调光控制技术有两种，一种是PWM调光控制，另一种是连续调光控制。

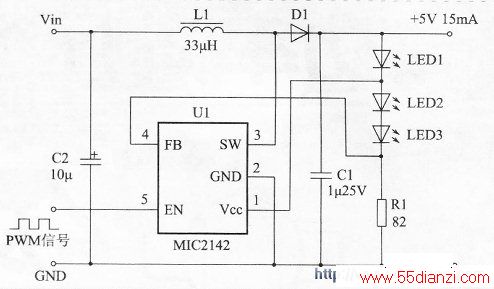

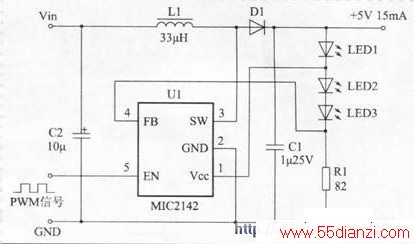

下图所示为带PWM调光控制的三个白光LED串联驱动器电路。图中的R1为限流可编程电阻。PWM信号在MIC2142引脚EN上施加，能使MIC2142导通和关断。通过LED的电流既可以为额定值，也可以为零，平均负载电流与PWM占空比成正比。由于在PWM信号截止时间中MIC2142和LED没有电流，故变换器效率很高。PWM信号频率在1OOkHz与1OkHz之间。
如图所示：

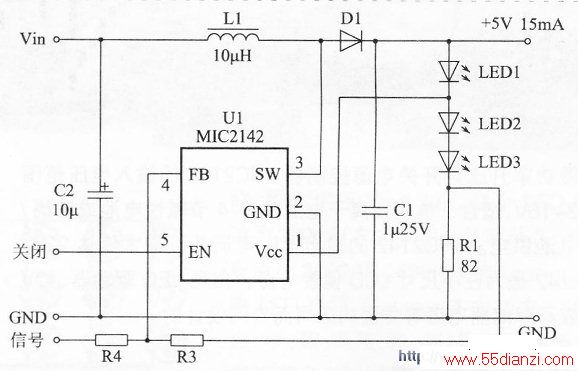

在MIC2142的FB引脚施加一个DC控制电压可以实现连续调光控制，使LED亮度随DC电压动态变化。DC控制电压可以是经低通滤波器滤波的PVVM信号，也可以是来自数模转换器(DAC)的信号，如下面两图所示。这种调光技术PWM频率可高于1OkHz。
如图所示：
在应用电路中的D1为肖特基二极管。图中的LCD偏置电源电路pianBAT54HTl峰值重复电流达300mA，正向压降为0.45V。其它应用电路中的MBRO530正向压降为0.325V。
