为了确定电源线上的功率消耗和失真,应该在输入阶段进行电源质量测量,如图4为所示的电压和电流测试点。

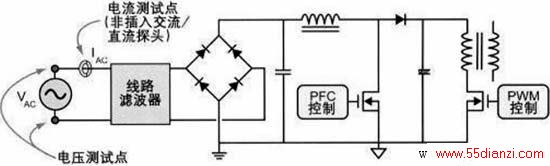

图4 开关电源电源质量测试点示意图,电源质量测试必须使用同一时刻的输入VAC和IAC读数
电源质量测量包括:有功功率;视在功率或无功功率;功率因数;波峰因数;根据EN61000-3-2标准进行的电流谐波测量;总谐波失真(THD)。
应用具有运行软件包(如TDSPWR3)的数字示波器并行电源质量测量。
运行软件包(如TDSPWR3)的数字示波器,如TDS5000B系列是替代传统的功率表和谐波分析仪进行电源质量测量的有力工具。
