一种基于正激变换器的开关电源设计方法

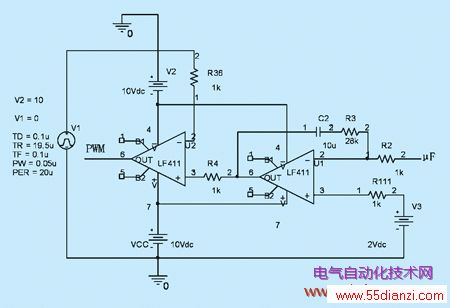

图6 开关稳压电源的控制电路

控制电路采用pi电压调节器，需要确定的参数有c2、r3和r2，还有输出采样电阻。选取取样电压为输出电压的1/6，取样电阻的值最后根据调试结果确定。根据不同要求的输出电压，调节可变电阻r6，以获得相应的给定电压。取截止频率为开关频率的1/20，即τ=0.0004s。取r2=10kω，先取放大倍数kp=10，则r3=100kω，c2=τ/r3=40pf。

5 仿真试验

将设计的开关电源用pspice进行仿真，首先在pspice下绘制电气原理图，仿真电路如图7所示。再按上述步骤进行参数设计，最后进行仿真试验和电路调试，由于仿真试验的主要目的在于参数的确定和调试，因此，为简便起见可暂不考虑保护电路的作用。调试后的各参数最佳值见图7。

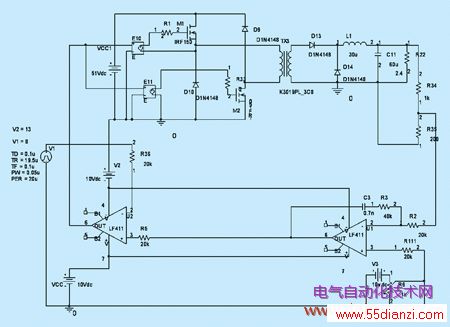

图7 开关稳压电源电路原理图

将图7所示的开关电源控制电路图用pspice进行仿真，并进行暂态时域分析，仿真时间设为2ms。仿真输出波形如图8所示:

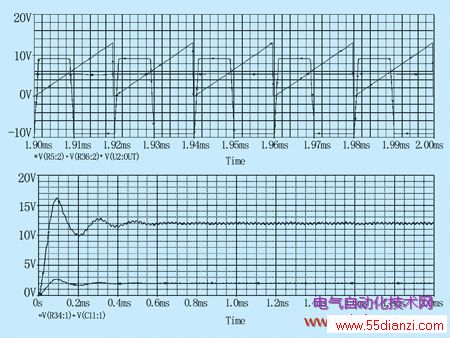

图8 vi＝45v时的pwm波形、输出电压和取样电压波形

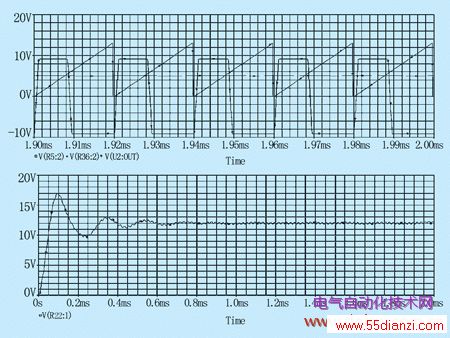

图9 vi＝48v时的pwm波形和输出电压

从图8可以看出，其输出电压和反馈电压均满足设计要求。
从图9和10可以看到，虽然输入电压发生了变化，但该系统能实现对占空比的自动调节，使其输出电压稳定在所要求的12v，而且输出纹波和稳定时间均满足设计要求。

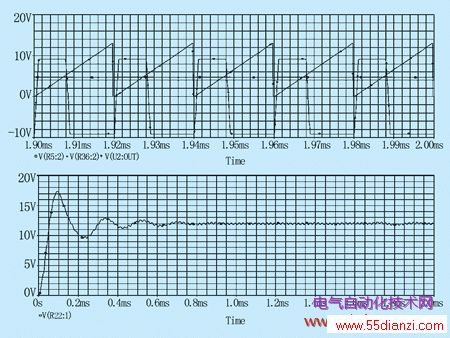

图10 vi＝51v时的输出电压波形图

6 结束语

本文通过对正激变换电路进行等效变换，将基本buck变换器的参数计算公式推广到一类正激变换电路的参数设计，并采用pspice仿真软件进行正激变换器的仿真试验，仿真结果表明了所推导公式是正确的。进而对开关电源进行了pspice仿真、调试，证明了所推导的正激变换器参数计算公式适用于所有隔离型buck变换电路。
