一种数控直流恒流源设计与实现

一种数控直流恒流源设计与实现

点击数:7512 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   电源

  恒流源、交流恒流源、直流恒流源、电流发生器、大电流发生器又叫电流源、稳流源,是一种宽频谱,高精度交流稳流电源,具有响应速度快,恒流精度高、能长期稳定工作,适合各种性质负载(阻性、感性、容性)等优点。主要用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等生产场合。恒流源恒流源是电路中广泛使用的一个组件,这里我整理一下比较常见的恒流源的结构和特点。 恒流源分为流出(Current Source)和流入(Current Sink)两种形式。恒流源、交流恒流源、直流恒流源、电流发生器、大电流发生器又叫电流源、稳流源,是一种宽频谱、高精度交流稳流电源,具有响应速度快、恒流精度高、能长期稳定工作,适合各种性质负载(阻性、感性、容性)等优点。

  仪器仪表(英文:instrumentation) 仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备。真空检漏仪、压力表、测长仪、显微镜、乘法器等均属于仪器仪表。广义来说,仪器仪表也可具有自动控制、报警、信号传递和数据处理等功能,例如用于工业生产过程自动控制中的气动调节仪表,和电动调节仪表,以及集散型仪表控制系统也皆属于仪器仪表。仪器仪表的自动化智能化成为今后发展趋势。传统恒流源由镇流器、晶体管以及后来的半导体技术,输出电流调节缺乏灵活性。根据不同系统对恒定电流信号的不同需求,人们希望输出电流信号的幅值可调,且分辨率高、工作稳定。在旋翼转速调节放大器测试系统中,磁放大器性能测试环节需要精度高,变化范围广的恒定电流输入。因此,研制一种由计算机数字化控制,高精度的恒流源系统是十分必要的。传统恒流源已远远不能满足目前设备要求,而以单片机技术为基础实现的程控化、智能化的数字恒流源,功能上更强大,操作更简洁,能满足不同场合的需求。

  1 DAC7512简介

  DAC7512器件是低功耗,单通道,12位缓冲电压输出模数转换器,在器件内部集成了高精度的输出放大器,允许达到轨对轨的输出摆幅。采用通用的三线串行接口对器件进行操控,时钟速率可达30MHz,兼容于标准的SPITM 、QSPITM 、Microwire和DSP接口。DAC7512的基准电压来源于器件的供电电压,结果是能够产生最宽的动态输出范围;而DAC7513需要提供一个外部的基准电压,来设定DAC的输出范围,这样有利于提高DAC的输出精度。结合器件的上电复位电路,可确保上电后,DAC输出电压为0V,保留此电压直到有效的器件写入所替换。DAC7512包含有掉电控制模式,从而减小器件的电流损耗至50nA(5V),非常适合于电池供电的设备。

  由于DAC7512串行数模转换器可选择供电电源作为参考电压,因而具有很宽的动态输出范围,此外,DAC7512数模转换器还具有3种关断工作模式。正常工作状态下,DAC7512在5 V电压下的功耗仅为0.7 W,而省电状态下的功耗为1 μW。DAC7512的主要特点如下:

  1)微功耗,5 V时的工作电流消耗为135 μA(DAC7512);

  2)掉电模式时,采用5 V电源供电,其电流消耗为135 nA;而采用3 V供电时,其电流消耗仅为50 nA;

  3)供电电压范围为+2.7~+5.5 V;

  4)上电输出复位后输出为0 V;

  5)具有3种关断工作模式可供选择,5 V电压下的功耗仅为0.7 mW;

  6)带有低功耗施密特输入串行接口;

  7)内置满幅输出的缓冲放大器;

  8)具有SYNC中断保护机制。

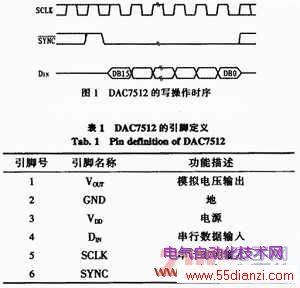

  图1为DAC7512的写操作时序,其引脚功能描述如表1所列。

  2 数控恒流源系统硬件设计

  2.1 系统设计原理

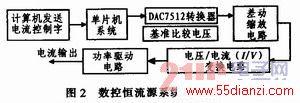

  整个数控恒流源系统由计算机、AT89C51单片机、DAC7512、差动放大模块、电压,电流转换电路和功率驱动电路组成。采用AT89C51单片机为控制芯片实现数控恒流源系统的各项功能。测试系统需要相应电流输出时,计算机经MAX232通信接口发送电流控制字给单片机系统,单片机系统将电流控制字经模拟SPI通信接口,写入DAC7512数膜转换器,控制其输出相应的电压量,然后经高输入阻抗的差动电路、电压,电流转换电路和功率驱动电路,最终输出需要的恒定电流。www.55dianzi.com数控恒流源实现原理如图2所示:

  2.2 系统硬件设计

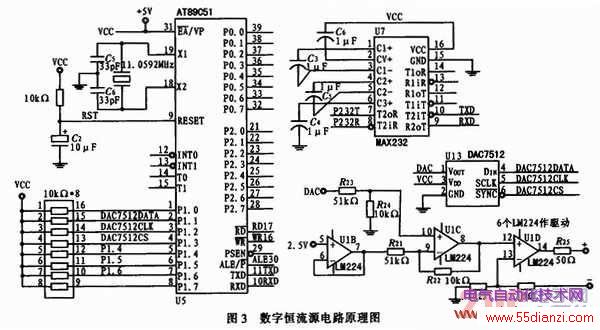

  硬件系统设计主要分为电压输出模块、电压/电流转换模块、基准电压发生模块和通信模块4部分。系统硬件电路原理如图3所示。

  2.2.1 电压输出模块

  SPI目前有3种规格,3种SPI的处理流程大同小异,以目前使用最多的SPI-4为例来说明SPI的原理。它在发送接口和接收接口都有各自的数据通道和流控状态信息通道,其数据通道和流控状态信息通道是独立的并且是点对点通信。数据是以包的形式发送,根据数据包中的内嵌地址可支持高达256个端口,以下分别说明基本协议及数据通道和流控状态信息的处理过程。单片机通过SPI通信接口将电流控制字写入DAC7512后,DAC7512的输出端VOUT(图1中为DAC1)输出一个范围在0~5 V之间的模拟电压。模拟电压通过与2.5 V零基准电压比较,差动输入到运放U1C(LM224)中,运放U1C输出+0.5~-0.5 V之间变化的电压Vo。www.55dianzi.com运放U1C组成的差动缩放电路:

  当Vi=5 V时,Vo=0.5 V;当Vi=0 V时,Vo=-0.5 V。

  电流控制字K的计算公式理论推导如下:
