24v开关电源电路图及工作原理

24V开关电源，是高频逆变开关电源中的一个种类。通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！

24V开关电源的工作原理是:　

1.交流电源输入经整流滤波成直流; 　　

2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上; 　　

3.开关变压器次级感应出高频电压,经整流滤波供给负载; 　　

4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.

24v开关电源电路图

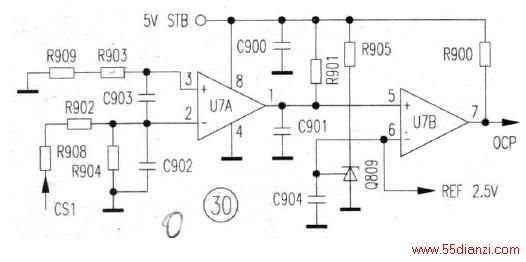

24V过流保护图

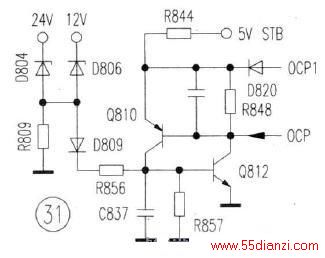

24V过压保护图
