6）模态6（箝位模态或续流阶段）
Da2导通，ua被箝位到零。电感电流经过Da2及S2续流。在S2截止时，该模态结束，又接着模态1开始下一个循环。
图11表明了有箝位二极管和没有箝位二极管的波形图。没有箝位二极管时，谐振电路电流超前回路电压，不能保证ZVS状态。但是在有箝位二极管时，谐振电路电流就变得滞后回路电压了（由于被箝位二极管引发的续流阶段），MOSFET中的二极管在该开关管导通前总是导通着。自然就可得到ZVS状态。所以，在采用了二极管箝位技术后，ZVS的负载范围变宽了。通过适当的设计，使该箝位二极管只在很短时间内导通，这样箝位二极管的电流应力就会很小。
3.3 进一步的改进措施

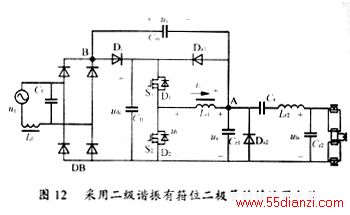

从图11可看出，图8所示电路中的灯电压波形（ua－udc/2）不是正弦波，这是由于箝位工作模态所致，从而，灯电流中就存在高频谐波分量。这会引起EM1辐射问题。此外，在负载变轻时，该基本电路会受较高的电压应力。这可采用第二级谐振技术来解决。图12为最后所形成的电路。图中Lr2和Cr2构成第二级谐振电路。这可以在负载变轻时，把直流母线上的电压降低，并且还提供必要的电压变换增益去点亮灯管，同时又满足式（7）（这是高功率因数所需要的），由于Lr2及Cr2的低通滤波作用，灯电流波形就接近正弦波。其EM1辐射就小了。因为ua的包络线被箝到udc，灯电流中电网频率的纹波也会很小，灯电流的波峰比也下降了。
4 实验结果

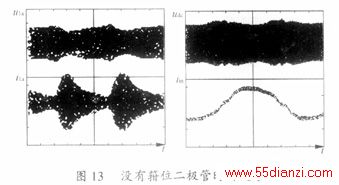

为验证上面的理论分析，进行了实验。图13是在图12中没有箝位二极管时的波形。其功率因数为98％，而输入电流的THD是10.4％，灯电流的波峰比CF是2.4。

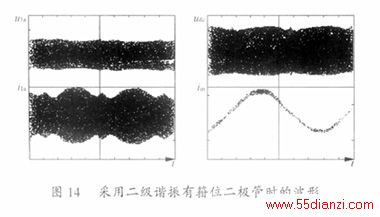

图14是有箝位二极管时的波形（电路参见图12）。图中元件参数如下：Lr1=400μH，Cr1=1.2nF，Cin=28nF，Lr2=800μH，Cr2=9.4nF；输入电网电压是交流220V，所以udc为310V，工作频率为50kHz。功率因数0.995，THD是4.5％，CF是1.58。
图12电路同图1所示的基本电路相比较，所用磁性元件数相同。图1所示电路中的变压器是必不可少的，这是为了获得适当的电压变比，去点亮灯管，同时要满足式（7）。但图1电路中的谐振电感器的体积尺寸很大，因为它必须在灯点亮瞬间，能维持较大的伏·秒积（在灯点亮瞬间，灯电流较大，有大的电流通过谐振电感，此时，电感不应进入磁饱和）。相反，谐振电感器的Lr1体积尺寸却小得多，因为，在点灯瞬间，Lr2和Cr2之间的第二次谐振，使得ua很小。实验结果表明，所用磁材总体积从基本电路中62cm3降到新电路中的42cm3。虽然在新电路中多用了2只二极管，但新电路中，整个半导体开关器件上的电压应力却大大低于基本电路的电压应力。因而，开关器件的价格也降低了。
5 结语
基本的“电荷泵”电子镇流器电路，输入电流的THD高，灯电流的CF高，此外，在轻负载时和低的电网电压时，不易保持ZVS状态。而通过采用简单的二极管箝位技术，使输入电流的波形和灯电流的波形大大改善了，THD和CF明显地降低了。而由于引入了续流阶段，使ZVS也容易维持。此外，由于磁性元件体积的减小，半导体开关管上电压应力的减小，使新电路的成本也降低了。
