用户电能质量综合补偿器在线UPS工作原理

和uo；将这些值与、uor进行比较，将得到的误差值udf、uqf、uof进行dqo反变换即可得到反应市电基波变化，谐波和不对称度的误差值Δua＋uah，Δub＋ubh，Δuc＋uch。用这些误差值作为SPWM逆变器的调制波，通过图3（a）所示的电路，即可得到市电稳压滤波器（逆变器Ⅰ）的开关驱动信号。
检测电路中的低通滤波器电路如图11（b）所示，其传递函数为

这是一种三阶切比雪夫低通模拟式滤波器，按照图中给出的参数，截止频率为22Hz。

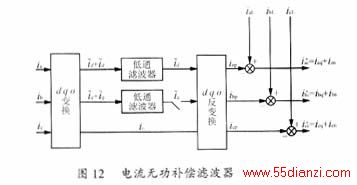

4.2.2电流无功补偿滤波器的检测控制电路

4.3电能补偿器与在线UPS给用户带来的好处
电能质量综合补偿器与在线UPS，可以给用户带来如下好处：
1）可以使输入电能的质量大大提高，使输入电压精度由原来的(±10～±20）％提高到±1％，波形畸变率减小到3％以内，输入功率因数提高到96％。
2）逆变器Ⅰ和Ⅱ只承担标称功率的20％，工作效率可以高达96％，过载能力强。
3）可以大大减小负载设备的故障率，延长了负载寿命，提高了负载的可靠性。
4）切断了市电与负载之间谐波影响，已遭污染的市电不影响负载的工作，非线性负载产生的谐波也不污染市电。
5）在线UPS运行时，市电故障的切换时间为零，多台UPS可以并联运行，扩容方便。
6）是一种绿色电源，可满足任何负载要求。
7）输出能力强，过载能力可达200％1min，负载电流峰值系数为5：1，对负载电流浪涌系数没有限制，可直接起动负载，输出kW值等于标称kVA值，克服了UPS自身不可克服的缺点。
5结语
本文介绍的用户电能质量综合补偿器与补偿式在线UPS，在美国和日本已经商品化，如美国电力转换公司APC已将这项技术应用到在线UPS中，生产出了SilconDP300E系列在线式大功率UPS，与传统在线UPS相比使多项指标得到了改善和突破。目前我国尚未开发，但已受到重视，有的高校和科研部门正在着手研制。预计不久将会在我国得到普遍的推广和应用。
