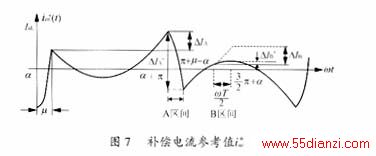

的波形如图7所示。的变化是不均匀的，求解电感L的值也是很复杂的，为了节省篇幅，L的推导过程省略。从跟踪角度出发，L值应取得大些。综合两者要求，通过推导得到L值计算式为

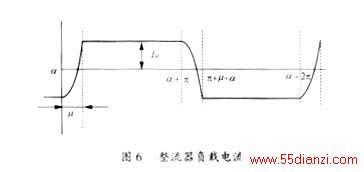

式中：N′为系数，N′=0.3～0.7，参数Uam，Udc，IaL，T（开关周期），α，μ和Iap在额定情况下都是已知的，其含义见图6。当α=30°，μ=15°，L=3.4mH，fs=5kHz时，仿真结果如图8所示。此结果表明：市电输入电流ia由原来的方波，变成了准正弦波。输入功率因数cosφ=1。
3.3控制方式
电流无功补偿滤波器的控制方式，最好采用线性Delta滞环PWM控制方式，这是由于补偿电流参考值的变化是不均匀的，在换向期间变化较大，为了能够准确跟踪，采用线性Delta滞环PWM控制，其电路与工作波形如图9所示。
4三相电能质量综合补偿器与在线UPS

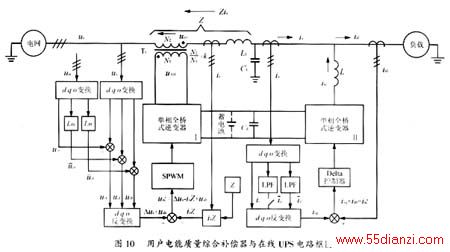

用户电能质量综合补偿器与在线补偿式UPS电路如图10所示，它是由与电路串联的市电稳压滤波器，和与电路并联的电流无功补偿滤波器组成的。当直流电路并入蓄电池，变压器Tr的变比k=1：1时就是补偿式在线UPS；而不并入蓄电池，k=0.25：1时就是电能质量综合补偿器。
当作为在线UPS应用时，如果市电存在，则电路运行在电能质量综合补偿器状态；当市电断电时，电路工作在UPS状态。市电稳压滤波器（图10中逆变器Ⅰ）由给定正弦基准电压驱动提供有功功率，电流无功补偿滤波器（图10中逆变器Ⅱ）提供无功功率，保证供电不间断，转换时间等于零。蓄电池由逆变器Ⅰ和Ⅱ共同充电。
当作为电能质量综合补偿器应用时，市电稳压滤波器可以稳定、净化市电输入电压，电流无功补偿滤波器可以补偿无功电流和净化电流中的谐波，使供电质量大大提高，用户负载不受已遭污染的市电电网的影响；用户自己的非线性负载引起的电流畸变也不污染市电电网。所以市电稳压滤波器可以等效成一个正弦电流源，电流无功补偿滤波器可以等效成一个正弦电压源。工作于电流源的双向逆变器Ⅰ，和工作于电压源的双向逆变器Ⅱ，可以互为电源，互为对方传输电能协调工作。例如对于市电稳压滤波器的逆变器Ⅰ，当市电电压高于给定电压时，逆变器Ⅰ吸收功率，对电压进行负补偿，其吸收的功率通过逆变器Ⅱ以电流形式转送到负载；当市电电压低于给定电压时，逆变器Ⅰ输出功率，对电压进行正补偿，其输出的功率通过逆变器Ⅱ以电流形式从市电电网输入。逆变器Ⅱ对负载电流的无功与谐波电流的补偿，所需的能量也是由逆变器Ⅰ供给和输出的。
4.1主电路逆变器的选型
主电路逆变器Ⅰ和Ⅱ的选型，与三相电路型式和用户要求有关。对于三相三线制系统可以选用三相半桥式逆变器；对于要求输出相电压的三相四线制系统，则必须选用三个单相全桥逆变器，或选用三相四桥臂逆变器。其原因有两个：一是可以输出相电压，可以向不对称负载供电；二是当一相出现故障时，另外两相还可以供电，提高了供电的可靠性。
如果需要将三相三线制市电改成三相四线制供电时，可以用中性点形成变压器形成中性点。中性点变压器是变比为1：1的自耦变压器。
4.2电能质量的检测与控制电路

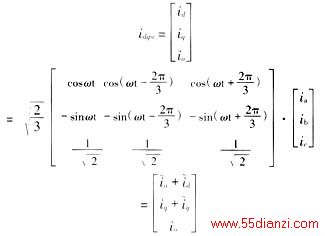

电能质量检测法有多种，例如基于Fryze时域分析的有功电流分离法；基于频域分析的FFT检测法；基于自适应干扰抵消原理的闭环检测法等。我们选择了具有较好实时性，在三相系统得到广泛应用的基于广意瞬时无功理论检测法。此法是1983年由日本学者赤木泰文先生提出的。当已知三相瞬时值电压或电流时，用下面给出的方程式将其在静止坐标中的向量变换到以基频速度ω旋转的dqo坐标上：
变换后的信号与原信号减少一个基波频率即50Hz。所以dqo变换是一种差频变换，输入信号中的基频、5次、7次等谐波，变换到dqo坐标上时，为直流、4次、6次等谐波。因此，上式中d轴电流直流分量对应于负载基波有功功率，q轴电流直流分量
对应于负载基波相位移无功功率，d轴交流分量
和q轴交流分量对应于负载高次谐波无功功率，o轴分量io对应于基波不对称无功功率。
上述方法可以分离出有功分量、无功分量，谐波和三相电压或电流的不对称度。由于此法可以把三相基波电压或电流变换成直流值表示，所以消除了频变和相位不一致造成的影响，因此三相基准参考信号可以不必再与市电同步锁相了，可以利用变换成的直流信号进行比较，避免了同步锁相过程的干扰。
4.2.1市电稳压滤波器的检测控制电路
为了检测出市电电压基波的大小变化，谐波和不对称度，采用了如图11所示的检测电路。三相正弦基准参考电压uar、ubr、ucr，通过dqo变换及低通滤波器，得到dqo坐标的直流基准参考值
和uor。市电电压ua、ub、uc经dqo变换，得到
