    5.2.4  接线端子         ARCM200-J1接线端子 信号端子(T1、T2、T3为温度信号接入)

电源、通讯端子

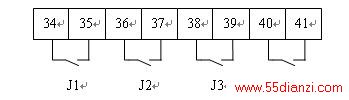

继电器输出（J1为脱扣输出，J2、J3、J4为报警输出）



       ARCM200-J4接线端子

信号端子



电源、通讯端子

继电器输出

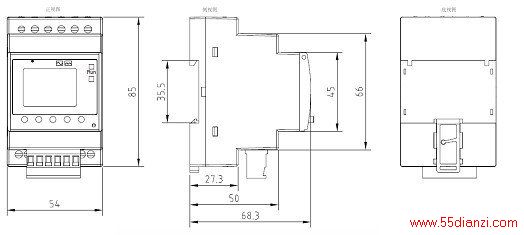

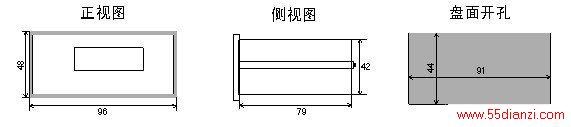

5.3  ARCM300-J1、ARCM300-J4监控仪表

5.3.1  功能   l         可在线监测单路或多路的漏电流，温度功能可选配； l         额定剩余电流动作值，脱扣延时，可根据需要灵活设置；  l         标准35mm导轨式安装，LCD显示； l         画面暂留功能，漏电故障发生时，该通道显示画面暂留，表示该通道漏电或超温时的值，方便          上位机的故障记录； l         事件记录，表内可记录10条漏电的大小、时间； l         采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。           通过RS485接口，标准MODBUS协议可以与各种标准系统相连； l         集成度高，网络化，智能化程度高，动作特性合理； l         适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。 5.3.2  技术参数       型号 参数 ARCM300-J1 ARCM300-J4 辅助电源 电压 AC/DC 85～270V AC/DC 85～270V 功耗 ≤3W ≤3W 输入 1路剩余电流，三路温度 （温度非标配，可选） 4路剩余电流 额定剩余电流 动作值 10mA～3000mA分档可调 10mA～3000mA分档可调 动作延迟时间 100mS～60S分档可调 100mS～60S分档可调 温度报警值 50～120℃ / 测量范围 10mA～3000mA，-10℃～120℃ 10mA～3000mA 测量电网频率 50/60Hz 50/60Hz 剩余电流精度 1级 1级 报警 声光报警 声光报警 继电器输出 机械触点，触点容量AC 220V/3A,DC 30V/3A 机械触点，触点容量AC 220V/3A,DC 30V/3A 通讯 RS485接口 MODBUS-RTU协议 CANBUS可选（请与厂家联系） RS485接口 MODBUS-RTU协议 CANBUS可选（请与厂家联系） 显示 LCD LCD 5.3.3  外形及安装尺寸(mm) 正视图                                            侧视图                                    底视图

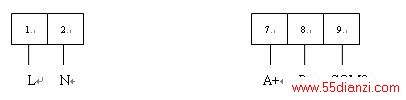

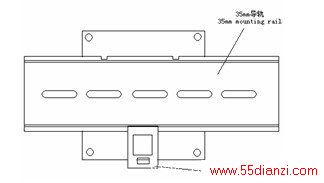

  导轨式35mm安装 5.3.4  接线端子         ARCM300-J1接线端子 信号端子

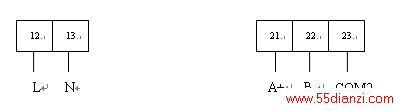

电源、通讯端子

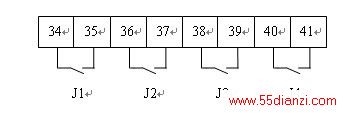

继电器输出



       ARCM300-J4接线端子

信号端子

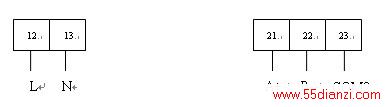

电源、通讯端子



继电器输出



6、附件

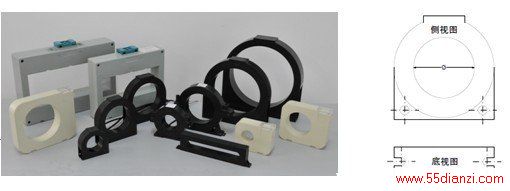

6.1  AKH-0.66L系列剩余电流互感器 6.1.1  产品外观

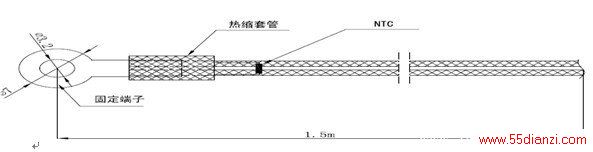

6.1.2  互感器选型表 型号 适用额定电流In 内孔径φ mm 外孔径φ mm 重量Kg AKH-0.66L45 16～100A 45 76 0.18 AKH-0.66L80 100～250A 80 120 0.42 AKH-0.66L100 250～400A 100 140 0.50 AKH-0.66L150 400～800A 150 190 1.32 AKH-0.66L200 800～1500A 200 240 1.94 更大规格预留，可订制         注：若需要母排方孔型，或开口式的互感器，请另与厂家联系。 6.2  ARCM-NTC温度传感器

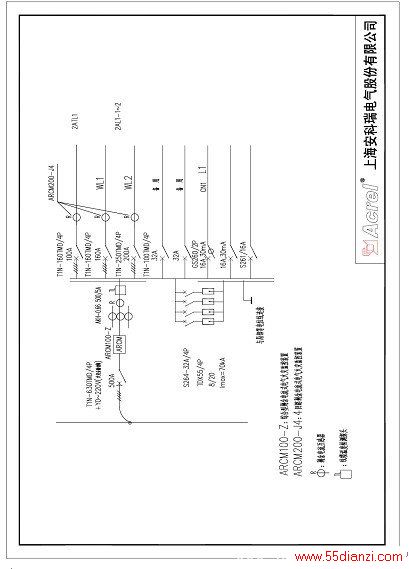

 温度传感器为一热敏电阻NTC，它提供0～120℃的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。         7、应用方案 楼层间照明/动力配电箱设计图
