剩余电流式电气火灾监控系统设计与选型方案

1  概述 随着人类对电力能源的重视与不断应用，电力设施与设备已与现代人类的工作与生活密不可分，电力甚至成为现代各行各业发展的基础前提。但不可否认的是由于种种原因，电力能源在带给人们工作与生活的便利的同时，由电气设备产生的问题也带给人类的生产与生活不少烦恼与损失，有时甚至表现为灾难。据公安部消防局《中国火灾统计年鉴》统计，1993～2002 年全国范围内共发生电气火灾203780 起，占火灾总数近30%，在所有火灾起因中居首位。日本的人均用电量为我国的八倍多，但其电气火灾仅占火灾总数的2%～3%。这说明我国电气火灾的发生率偏大，如果总结防范电气火灾的经验，采取一些有效的防范措施，我国的电气火灾是完全可以大幅度减少的。 2005 年国家建设部批准了《高层民用建筑设计防火规范》（GB50045-95）（2005 年版）的局部修订条文，新增加了漏电火灾报警系统设计，规定“高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统”。将电气火灾防范的重要性提升到一个新的高度。 Acrel-6000剩余电流式电气火灾监控系统是上海安科瑞电气股份有限公司结合本公司ARCM系列剩余电流式电气火灾监控装置及多年系统集成经验，经大量实践研发的服务于常规的供电网络的监控系统。通过计算机信息技术的应用，使电气火灾监控系统成为集散式分区域监控的整体装置。该系统可广泛应用于智能小区、大型商场、公共建筑、机场、宾馆、工业建筑等的电气火灾监控，具有集中调度、控制、保护、监视、显示等功能，具备用电安全管理、控制、保护、分析、记录于一体智能化优点，可大大降低应用场合的电气火灾发生率。 2  剩余电流式电气火灾监控装置介绍 ARCM剩余电流式电气火灾监控装置安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。 适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。   3         剩余电流式电气火灾监控系统监控装置的选型方案 应用场合   型号 主要功能 0.4kV电压等级 TN-C-S、TN-S 及局部TT系统



ARCM100-Z 三相I、U、kW、kVar、kWh、kVarh、Hz、COSφ测量；视在电能、基波电能、四象限电能计量；单回路剩余电流和温度监测；多路继电器输出、支持消防联动；事件记录、内置时钟；大屏幕点阵式LCD显示、RS485/Modbus协议、CANBAS可选 ARCM200-J1 单回路剩余电流监测、3路温度检测、继电器输出、LED显示、RS485/Modbus协议、CANBAS可选 ARCM200-J4 4回路剩余电流监测、继电器输出、LED显示、RS485/Modbus协议、CANBAS可选



ARCM300-J1 单回路剩余电流监测、3路温度检测、继电器输出、事件记录、内置时钟、LCD显示、RS485/Modbus协议、CANBAS可选、35mm导轨安装 ARCM300-J4 4回路剩余电流监测、继电器输出、事件记录、内置时钟、LCD显示、RS485/Modbus协议、CANBAS可选 35mm导轨安装



  AKH-0.66L50D 单回路剩余电流监测、事件记录、内置时钟、LED指示、RS485/Modbus协议、CANBUS可选、35mm导轨安装或底板固定

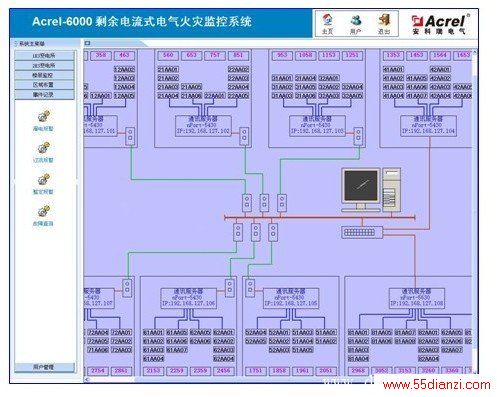

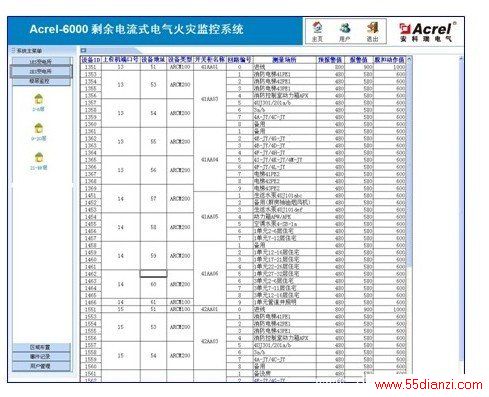

ARCM500-J32 32回路剩余电流监控、96回路温度监控、继电器输出、事件记录、内置时钟、LCD显示、RS485/Modbus协议、CANBUS可选   4  剩余电流式电气火灾监控系统介绍 4.1 数据采集与处理 Acrel-6000系统利用通讯前置机或串口服务器对分散安装于现场的测控单元进行就地组网，前置机、服务器与上位主机通过局域网络采用TCP/IP实施数据交换，极大保证系统的实时性和可靠性。系统能实现对现场测控单元测量电参量进行集中采集，对采集的数据与上位机设定值进行比较分析，显示用户需求信息，让用户第一时间掌握现场运行状况；    4.2 界面显示图形化 Acrel-6000系统采用全中文图形化界面显示，CAD一次图、平面图直观显示各测控点的分布及点位描述信息，测量、计量参量的实时显示，方便直观的图表界面，便于用户横、纵向对比分析，几乎全鼠标操作让用户操作更加快捷；      4.3 事件报警与记录 针对现场的各种参量越限、开关变位、电源状态、设备运行异常及各种操作信息均有相应的声光报警及提示信息，事故推画面功能，显示事故点及故障详细说明，事件顺序记录，用户可按时间、事故点位等进行组合查询，便于用户及时根据报警信息排查事故现场，查找故障点并及时纠正改进；   4.4 限值设定与修改 Acrel-6000系统针对各个测量节点的必要测量信息开放用户限值设定功能，方便用户不用至现场进行对各个测控单元进行繁琐的设定操作，更加快捷直观，亦可通过界面进行限制设定的统一查询，针对误设进行修改设定操作；     4.5 统计报表与打印 Acrel-6000可根据用户需求设计符合其需要的报表格式，系统可自动统计。可自动生成各种类型的实时运行报表、历史报表、事件故障及告警记录报表、操作记录报表等，可以查询和打印系统记录的所有数据值，自动生成电能的日、月、季、年度报表，根据复费率的时段及费率的设定值生成电能的费率报表，查询打印的起点、间隔等参数可自行设置；系统设计还可根据用户需求量身定制满足不同要求的报表输出功能。 4.6 权限防误自诊断 系统可定期进行自检，对外设、监控节点状态、软件进行检验，发生异常时自行修复；系统提供远程维护接口，可实施远程升级、下载程序、远程诊断等功能；系统提供了多达999级的管理权措施，对不同级别的用户赋以不同权限，从而保证系统在运行过程中的安全性和可靠性。 如对某重要回路的合/分闸操作，需操作员级用户输入操作口令外，还需工程师级用户输入确认口令后方可完成该操作。

系统一般保留最高管理权限——系统管理员，系统级管理员可完成该系统所设计的所有操作动作，还具有添加新用户，分配用户权限，删除用户等功能。

5 系统报价  单位：元（RMB） 名称 型号 单位 面价 备注 监控主机 IPC610H/PIV2.8G/1G/120G/166x DVD/KB+MS/D-Link530+外设 台 8500 均可用户自备，以当时市场价格为准，该报价仅供参考 显示器 三星19寸液晶显示器 台 3000 三星22寸液晶显示器 台 3800 打印机 HP LaserJet 1020 A4 台 2500 EPSON-LQ1600KIIIH A3 台 4000 UPS电源 山特C1KS 台 5000 山特C2KS 台 6500 通讯线缆 五类线 米 4.6 屏蔽双绞线RVVP 2×1.0 米 5.6 光纤（多模） 米 6.6 通讯机柜 1200×600×600 面 3000 2200×600×600 面 5000 光电转换 HTB-1000 只 750 远距离传输 终端盒 只 60 尾纤 面 50 耦合器 面 50 熔接点 个 50 通讯转换 扩展卡ACRNET-PCI/4 块 3000 扩展卡 串口服务器ACRNET-PORT（2口） 只 3000 串口服务器 串口服务器ACRNET-PORT（4口） 只 5500 通讯前置机ACRNET-UC02（2口） 只 4000 通讯前置机 通讯前置机ACRNET-UC04（4口） 只 6000 通讯前置机ACRNET-UC08（8口） 只 11500 通讯管理机ACRHMI 台 30000 人机界面 组网设备 网络交换机EDS-208 台 3000 局域组网 网络交换机EDS-408 台 8500 监控软件 Acrel-6000 监控组态软件 系统组态软件 图形组态软件 电能管理软件 数据库软件 套 3万 设备数量1～10 4万 设备数量11～20 6万 设备数量21～40 8万 设备数量41～80 10万元以上 设备数量80以上 双机版   套   单机价格×1.5 数据转发 每+1用户 套 3000   Web发布 每+1用户（总用户数≤5） 套 5000   火灾监控装置 ARCM100-Z 台 5200   ARCM200-J1 台 1200   ACM200-J4 台 2400   ARCM300-J1 台 1200   ARCM300-J4 台 2400   AKH-0.66L50D 台 300   ARCM500-J32 台 2500   注：火灾监控装置可按上述报价的
