低压保护型电流互感器品种及选型方法

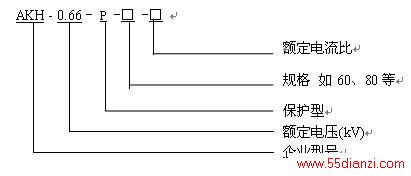

1、概述      低压保护型电流互感器主要适用于多根母排穿越的继电保护回路，该产品为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。 2、国内主要品牌及型号      国内生产低压保护型电流互感器厂家、型号品牌繁多，主要常见的产品有：建德桑迪SD-0.66P；ZELISKO公司KWZ系列低压保护型电流互感器；上海安科瑞AKH-0.66P保护型电流互感器，即AKH-0.66P-60III、AKH-0.66P-80III、AKH-0.66P-100III、AKH-0.66P-120III、AKH-0.66P-130III、AKH-0.66P-40I、AKH-0.66P-60I型；杭州彼爱琪BH-0.66-5P10、BH-0.66-10P10系列低压保护型电流互感器；霍远科技HCT2000BK等等。 3、主要技术指标(以安科瑞AKH-0.66P为例) Ø       保护CT一次电流200-6300A，二次电流5A，1A，0.1A，0.05A； Ø         额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007） Ø         额定频率50-60Hz Ø         环境温度-30℃~70℃，最高耐温120℃ Ø         海拔高度≤3000m Ø         工频耐压3000V/1min 50Hz Ø         用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所 4、选型说明 l         型号说明

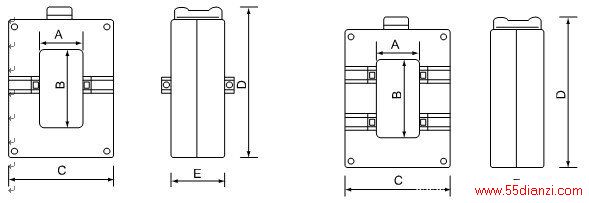

  l         规格尺寸  图1                                                              图2

          尺寸 规格 外形尺寸(mm) 安装尺寸(mm) 图 形 C D E A B P-60Ⅲ 100 143 56 32 62 图1 P-80Ⅲ 100 168 56 32 82 图2 P-100Ⅲ 105 193 56 32 102 图2 P-120Ⅲ 125 218 56 52 122 图2 P-130Ⅲ 125 222 57 53 133 图2

  l         规格参数对照表   规格 额定电 流比(A) 准确级及相应额定负荷(VA) 穿心 匝数 (匝) 母排规格(mm)/根数 电缆最大 外径(mm) 安装方式 10P5 10P10 10P15 P-60Ⅲ 200-400/5 5 2.5   1 60×10/ 1-2 / E 500-800/5 10 5 2.5 1 1000-1250/5 15 10 5 1 1500-2000/5 20 10 5 1 P-80Ⅲ 500-800/5 10 5 2.5 1 80×10/ 1-2 / E 1000-1250/5 15 10 5 1 1500-2000/5 20 10 5 1 2500-3000/5 30 15 10 1 P-100Ⅲ 600-800/5 10 5 2.5 1 100×10/ 1-2 / E 1000-1250/5 15 10 5 1 1500-2000/5 20 10 5 1 2500-4000/5 30 15 10 1 P-120Ⅲ 600-800/5 10 5 2.5 1 120×10/ 1-3 / E 1000-1250/5 15 10 5 1 1500-2000/5 20 10 5 1 2500-5000/5 30 15 10 1 P-130Ⅲ 1000-1250/5 15 10 5 1 130×10/1-3 125×10/1-3 / E 1500-2000/5 20 10 5 1 2500-6300/5 30 15 10 1   规格 额定电 流比(A) 准确级及相应额定负荷(Ω) 穿心 匝数 (匝) 母排规格(mm)/根数 电缆最大 外径(mm) 安装方式 10P5 10P10 10P15 P-60Ⅲ 200-400/1 5 2.5   1 60×10/ 1-2 / E 500-800/1 10 5 2.5 1 1000-1250/1 15 10 5 1 1500-2000/1 20 10 5 1 P-80Ⅲ 500-800/1 10 5 2.5 1 80×10/ 1-2 / E 1000-1250/1 15 10 5 1 1500-2000/1 20 10 5 1 2500-3000/1 30 15 10 1 P-100Ⅲ 600-800/1 10 5 2.5 1 100×10/ 1-2 / E 1000-1250/1 15 10 5 1 1500-2000/1 20 10 5 1 2500-4000/1 30 15 10 1 P-120Ⅲ 600-800/1 10 5 2.5 1 120×10/ 1-3 / E 1000-1250/1 15 10 5 1 1500-2000/1 20 10 5 1 2500-5000/1 30 15 10 1 P-130Ⅲ 1000-1250/1 15 10 5 1 130×10/1-3 125×10/1-3 / E 1500-2000/1 20 10 5 1 2500-6300/1 30 15 10 1                          注：额定一次电流的标准值为：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们十进位倍数或小数，有下标线的是优先值。    4.1  AKH-0.66P-I低压电动机保护器专用电流互感器 l         产品特点 测量准确，过载能力强，可与我公司ARD2、ARD3等电动机保护单元配套使用。 l         规格尺寸

              尺寸 规格 外形尺寸(mm) 穿孔尺寸(mm) 安装尺寸(mm) W H D a e Φ M N P-40 I 75 95 45 42 11 31 40 57.5 P-60 I 102 130 45 61.5 21 45 42 57.5   l         规格参数对照表 规 格 额定电流比(A) 准确级 额定负荷(VA) 过载倍数 安装方式 P-40I 250/0.05 0.5 1.25 10 A、C P-60I 800/0.1 0.5 5 10   4.2  AKH-3.3P-φ型中压电动机保护专用电流互感器 l         产品特点        AKH-3.3P-φ35 3.3kV保护用电流互感器外壳采用PPS材料，耐热200℃以上，并采用环氧树脂浇注，具有很强的耐热性和机械性能。该互感器可过载10倍，专用于煤矿，与煤矿专用电动机保护装置配套使用。 l         规格尺寸

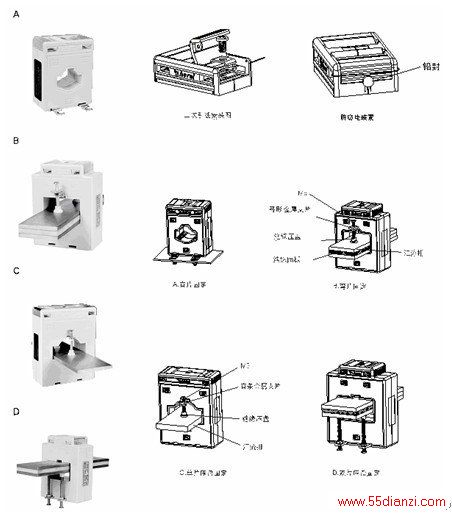

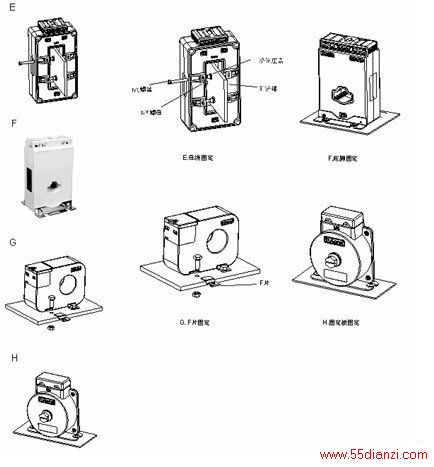

                尺寸 规格 外形尺寸(mm) 穿孔尺寸(mm) 安装尺寸(mm) W H D a e Φ M N P-φ35 119 97 45 / / 35 77 77   l         规格参数对照表 规 格 额定电流比(A) 准确级 额定负荷(VA) 过载倍数 安装方式 P-φ35 800/0.1 0.5 5 10 F   5、安装方式
