剩余电流互感器品种及选型方法

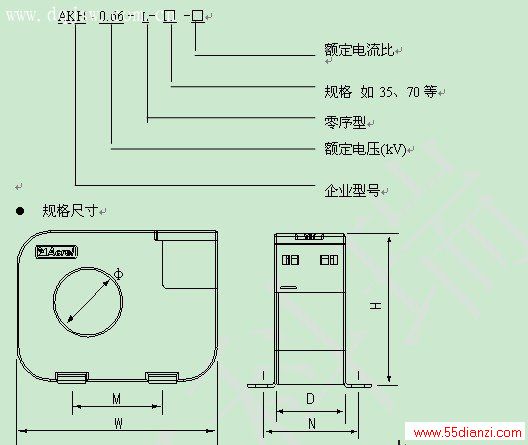

1、概述   剩余电流互感器专用于剩余电流的采集，与电气测控装置、电动机保护装置配套使用。该产品二次可有两路输出，选择一路输出0-20mA或0-2mA，一路输出0~1V。两者只能选择其一。     2、国内主要品牌及型号   国内生产剩余电流互感器厂家、型号品牌繁多，主要常见的产品有：北京普菲勒科技FCT6200F系列剩余电流互感器；福建俊豪JHA/DT系列剩余电流互感器、JHA-100A/225A系列剩余电流互感器；桑迪电器SD-0.66L型剩余电流互感器；施耐德MA120、IA80、SA200；南京臻鼎CTZ-FL系列剩余电流互感器；奥凯电器DH-ZCT系列剩余电流互感器；南京择明ZM-LXCT01系列剩余电流互感器；上海雷宁LHY-63A、LHY-100A、LHY-160A、LHY-225A；广东潮州MS电子DDB-MD系列剩余电流互感器；北京兴东方电力KLH-I、KLH-II、KLH-III；上海安科瑞AKH-0.66L型剩余电流互感器，即AKH-0.66L-35、AKH-0.66L-70、AKH-0.66L-105；杭州彼爱琪BH-0.66L型系列电流互感器；霍远科技HCT100A-4L、HCT206-LF、HCT220-LF、HCT215-LF、HCT210-LF、HCT208-LF、HCT200B-LF、HCT210LF；大连第二互感器厂LJZ-φ65、LJZ-φ75、LJZ-φ100、LJZ-φ150；保定浪拜迪LBD-LCT-2、LCT-3、LCT-4；淄博同越电子078系列剩余电流互感器；蚌埠依爱消防、北京丰利恒安CTZ-FL系列剩余电流互感器；北京华宇先锋DJ-LW45系列剩余电流互感器；德阳蜀电电力剩余电流互感器；哈尔滨佳和、联城（北京）科技CCJ70剩余电流互感器；北京建安成自动化JH-R圆形剩余电流互感器；易普康科技SR系列剩余电流互感器；杭州迪麦科技CT-100A、CT-225A、CT-400A剩余电流互感器等等。     3、主要技术指标(以安科瑞AKH-0.66L为例)   Ø        剩余电流CT一次电流0-5A，二次输出电压1V或电流2mA，20mA Ø         额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007） Ø         额定频率50-60Hz Ø         环境温度-30℃~70℃，最高耐温120℃ Ø         海拔高度≤3000m Ø         工频耐压3000V/1min 50Hz Ø         用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所     4、选型说明   l       型号说明                 尺寸           规格 外形尺寸(mm) 穿孔尺寸(mm) 安装尺寸(mm) W H D Φ M N L-35 106 80 32.5 35 48 51 L-70 136 110 32.5 70 66 51 L-105 176 150 32.5 105 92 51       l         规格参数对照表   规 格 一次电流(A) 二次输出信号 准确级 额定负荷(VA) 过载倍数 安装方式 L-35 5 20mA 0.5 0.2 8 G 5 2mA 0.2 0.02 10 5 1V 1   10 L-70 5 20mA 0.5 0.2 8 G 5 2mA 0.2 0.02 10 5 1V 1   10 L-105 5 20mA 0.5 0.2 8 G 5 2mA 0.2 0.02 10 5 1V 1   10       规 格 一次电流(A) 二次输出信号 准确级 额定负荷(Ω) 过载倍数 安装方式 L-35 1 20mA 0.5 0.2 8 G 1 2mA 0.2 0.02 10 1 1V 1   10 L-70 1 20mA 0.5 0.2 8 G 1 2mA 0.2 0.02 10 1 1V 1   10 L-105 1 20mA 0.5 0.2 8 G 1 2mA 0.2 0.02 10 1 1V 1   10     5、接线方式       了解更多请联系我们！ 上海安科瑞电气股份有限公司 地址：上海市嘉定区育绿路253号 联系人：王春华    联系电话：021-39905610   传真号码：021-69158302 手机：15821733663     QQ:272904260       旺旺号：chunnuanhuakai28 邮箱：acrelwch@163.com
