1.交流接触器的结构
图 为交流接触器结构原理图。主要由三部分组成。
（1）触头系统：采用双断点桥式触头结构，一般有三对常开主触头。
（2）电磁系统：包括动、静铁芯，吸引线圈和反作用弹簧。

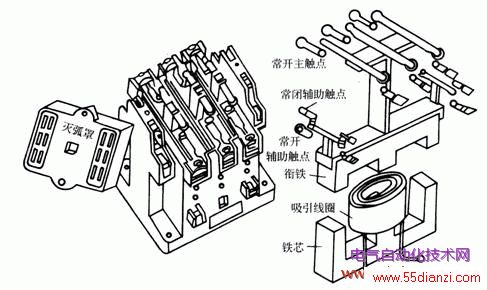

图 交流接触器的外形与结构
（3）灭弧系统：大容量的接触器（20A以上）采用缝隙灭弧罩及灭弧栅片灭弧，小容量接触器采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
2.交流接触器的工作原理
当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。
