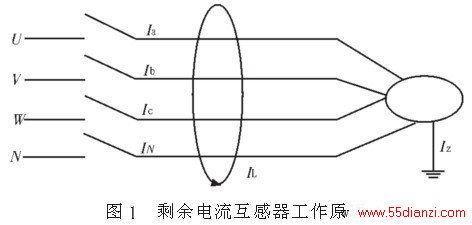

让三相四线导线一起穿过一零序电流互感器CT，也可在中性线N上安装一个零序电流互感器CT，利用这些CT来检测三相的电流矢量和，即剩余电流，如图1所示，根据电路原理可知，当电路中没有发生设备漏电或接地故障且三相负荷完全平衡时，一次侧中瞬时电流的矢量和为零，即Ia+Ib+Ic+IN=0，在电流互感器中产生磁通的矢量和等于零，此时，二次线圈中感应电流IL=0。当被保护的电路出现绝缘故障时，负载侧有对地泄载电流，零序电流互感器的矢量和不为零，即Ia+Ib+Ic+IN≠0，在电流互感器中产生磁通的矢量和也不等于零，此时，零序电流互感器二次绕组中便产生感应电流，即剩余电流IL≠0。
漏电断路器主要由零序电流互感器CT，漏电检测电路，脱扣器组成。被保护电路有漏电或人体触电时，只要漏电或触电电流达到漏电动作电流值，零序电流互感器的二次绕组就输出一个信号，经过集成电路放大器放大后送给CUP，CPU输出驱动信号使漏电脱扣器动作驱动断路器脱扣，从而切断电源起到漏电和触电保护作用。
