1、概述 模拟信号隔离器可以对电流、电压等电量参数或温度、电阻等非电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自控仪表（如PLC）、各种A/D转换器以及计算机系统配接，广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。
2、国内主要品牌及型号 国内模拟信号隔离器生产厂家、型号品牌繁多，主要常见的产品有：菲尼克斯模拟变号变送器/隔离器，M-036、M-035变送器；上海安科瑞BM-DV/IS、BM-DI/IS、BM-DIS/I、BM-AV/IS、BM-AI/IS二线制电流电压隔离器，BM-DI/I、BM-DI/V、BM-DV/V、BM-DI/I四线制电流电压隔离器，BM-DI/II四线制一进二出隔离器，BM-TR/IS、BM-TC/IS温度隔离器、BM-R/IS、BM-VR/IS电阻隔离器，为PLC系统提供模拟隔离信号；魏德米勒模拟信号变送器/隔离器Waveseries系列、Decipak系列、直流信号变送器WaveAnalogDC、热电耦、热电阻变送器WaveAnalog Thermo/RTD、输出回路供电隔离器WaveAnalog OLP、一进二出电流分配器WaveAnalog 2OLP、电流电压监视器WaveControl、有源隔离器（MAS RPSH、MAS RPS）、热电偶信号隔离/变送器（K型MAS The mo-Ko型MAS Thermo-Jo）；上海辰竹仪表GS8000-EX、LBGS8000-EX、GS7000-EX-AC、CZ2000、CZ3000、CZ7000-AC、CZWB100/CZWB100-EX温度变送器、CZWB200/CZWB100-EX显示温度变送器等等。
3、主要技术指标 型号 技术 参数 BM-DIS/I BM-AI/IS BM-AV/IS BM-TR/IS BM-TR/I BM-R/IS BM-VR/IS BM-DI/IS BM-DV/IS BM-DI/I BM-DI/V BM-DV/I BM-DV/V BM-DI/II BM-DV/II BM-DI/VI BM-DV/VI BM-TC/I BM-TC/V BM-DI/J BM-DV/J BM-TR/J 精度 等级 0.5级，0.2级 输入 信号 DC 4~20mA AC 0~1A, 0~5A AC 0~500V PT100 电阻：0~10kΩ 电位计：0~10kΩ DC 4~20mA或0~20mA， DC 0~5V或0~10V 热电阻：Pt100,Cu50,BA1,BA2 热电偶：J,K,B,R,S,T,E,N DC 0~20mA 或DC 0~10V 或PT100 输出 信号 DC 4~20mA DC 4~20mA或0~20mA，0~5V或0~10V DC4~20mA，0~20mA，0~5V或0~10V(可RS485通讯) 两路继电器报警 负载 电流输出时≤500Ω，电压输出时≥1000Ω 电源 DC 24V（允许范围DC 18V~32V） 温度漂移系数 0.5级时≤200ppm/℃，0.2级时≤100ppm/℃ 响应 时间 <400ms 绝缘 电阻 ≥100MΩ 隔离 电压 辅助电源、输入、输出两两之间2kV/1min,50Hz 环境 温度 工作：-10℃~55℃ 储存：-25℃~70℃ 湿度 ≤93%RH，不结露，无腐蚀性气体场所 海拔 ≤2500m 安装 方式 TS35导轨
4、选型说明 l 型号说明
4.1 无源隔离器 4.1.1 BM-DIS/I l 产品特性 该隔离器是标准的DC4~20mA信号输入，通过2kV的电气隔离，能有效地将干扰信号滤除，按比例输出4~20mA信号。由输入信号向隔离器供电，并通过变压器进行耦合输出，不必外加电源，可以应用在不便使用电源的场合。 l 接线方式
4.2 两线制输出回路供电隔离器 4.2.1 BM-DV/IS BM-DI/IS l 产品特性 输出回路供电的二线制直流隔离器，可以将现场的直流电流、电压信号经电气隔离变换为DC4-20mA电流信号输出。隔离器内设有浪涌保护电路，适用于恶劣环境。 l 接线方式
4.2.2 BM-AI/IS l 产品特性 该隔离器可以直接将AC5A及以下的交流电流信号经电气隔离转换为DC4-20mA输出信号。回路工作状态和输出电平由LED显示，隔离器内设有浪涌保护回路，适用于恶劣环境。 l 接线方式
4.2.3 BM-AV/IS l 产品特性 该隔离器可以将AC450V及以下的交流电压信号经电气隔离转换为DC4-20mA输出信号，该隔离器具有浪涌保护，可以用于电机起动和停机时电源电压的监视。 l 接线方式
4.2.4 BM-TR/IS l 产品特性 该隔离器为输出端供电，将RTD输入信号隔离转换为DC4-20mA电流输出，隔离电压达到2000V。隔离器内具有浪涌保护电路，适用于恶劣环境。 l 接线方式
4.2.5 BM-R/IS l 产品特性 该隔离器可将标准的两线制电阻信号隔离转换为DC4-20mA输出信号，其精度不低于0.2级，隔离电压达到2000V。 l 接线方式
4.2.6 BM-VR/IS l 产品特性 该隔离器可将0-350Ω、0-10KΩ的电位计输入信号隔离变换为DC4-20mA的电流输出，精度不低于0.2级，隔离电压达到2000V。 l 接线方式
4.3 四线制隔离器 4.3.1 BM-DI/I BM-DI/V BM-DV/V BM-DV/I l 产品特性 四线隔离器为所有直流电流和电压信号提供2000V三端隔离，可消除地回路。 l 接线方式

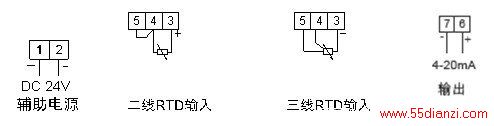

4.3.2 BM-TR/I l 产品特性 该隔离器为独立电源供电，将RTD输入信号隔离转换为DC4-20mA输出信号，隔离电压达到2000V。 l 接线方式

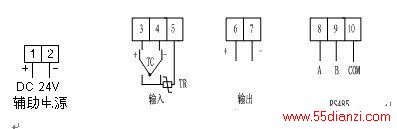

4.3.3 BM-TC/I BM-TC/V l 产品特性 该隔离器为热电偶输入，线性比例输出4-20mA或0-5V信号，具备自动冷端补偿（CJC），模块内具有浪涌保护电路，适用于恶劣环境。该隔离器可带RS485通讯接口，Modbus/RTU通讯协议，可选配LED显示模块，用以参数设置及温度显示。 l 接线方式
4.3.4 BM-DI/VI BM-DI/II BM-DV/VI BM-DV/II l 产品特性 该隔离器将输入端的一路直流电流或电压信号隔离变送输出二路相互独立的模拟信号，其中一路信号到PLC，另一路接现场指示器。该隔离器只有一个单独的输入回路，输入压降几乎恒定，不大于3.5V，与负载没有关系。光耦隔离同时能达到2000V的隔离电压。 l 接线方式
