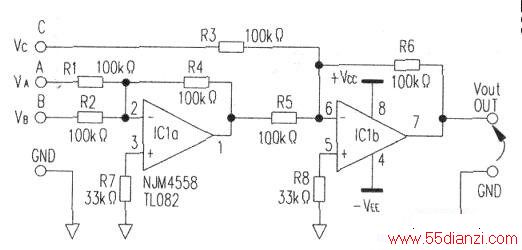

电路的精度由所使用的电阻决定。为了提高演算精度必须提高R1~R6这六个电阻的相对精度。电阻R7和R8是补偿运算放大输入偏置电流用的电阻。其阻值分别为R7=Rl//R2//R4=33.3kΩR8=R3//R5//R6=33.3kΩ电路采用±15V的电源电压,消耗电流小于lOmA,输出电压在20Vp-p以下。运放可选用新日本无线的NJM4558或者TI公司的TL082。
