模拟信号和模拟电路

  1．模拟信号

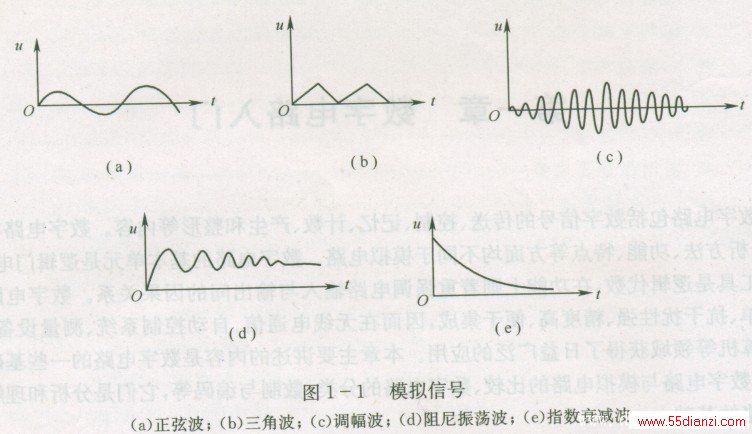

  在自然界存在着许多物理量，它们在时间上和数值上是连续的，这类物理量称为模拟量。用来表示模拟量的信号称为模拟信号。常见的正弦波、三角波、调幅波、阻尼振荡波等都是模拟信号。图1—1给出了几种常见的模拟信号。其中图(a)为正弦波，图(b)为三角波，图(c)为调幅波，图(d)为阻尼振荡波，图(e)为指数衰减波。由图可见，虽然几种模拟信号的形状各不相同，但它们的共同特点是：信号的幅值大小随时间作连续变化。
    实际上，自然界的许多物理量均为模拟量，例如速度、压力、温度、声音、质量、位置等。在工程上，为便于分析，常用传感器将模拟量转换为电流、电压等电学量。我们在这里所讲的模拟信号一般指模拟电信号。
    模拟信号的基本参数包括幅度、频率、周期等。模拟信号按信号的频率可分为低频信号、高频信号、微波信号等；按信号的周期性可分为周期性信号和非周期性信号等；按用途可分为工频信号、射频信号、视频信号等。
    2．模拟电路
    用以传递、加工和处理模拟信号的电路称为模拟电路。模拟电路必须满足以下要求：

    (1)由于模拟信号的幅度大小直接代表着信号本身的特性，所以在对模拟信号进行放大的过程中要进行线性放大，也就是要求模拟电路中的放大器工作在线性状态。如果输入放大器的信号动态范围较大，那么就必须要有足够大的动态范围的放大器来放大这一大幅度信号，这就对模拟放大器电路硬件提出了很高的要求。
    (2)电路中的干扰信号绝大多数也是模拟信号，干扰信号与模拟信号有着相似的特性，这就使得模拟信号在放大、处理过程中更容易受它干扰，而且一旦受其干扰，就很难再将它们分开，这就对模拟电路抗干扰技术提出了很高的要求，使模拟电路的制作难度增大，电路成本增加。
    (3)由于模拟信号的连续特性，在对这种信号进行比较复杂的处理时，就不能破坏模拟信号的特性，因此使得模拟电路变得十分复杂。
    (4)对不同的模拟信号进行不同目的的处理时，就必须有一套与之对应的模拟电路与之配套，这使得模拟电路变得庞大而复杂。所以说，模拟电路不便对信号进行“深层次”的复杂处理。
