负反馈放大电路
点击数:7174 次 录入时间:03-04 11:49:30 整理:http://www.55dianzi.com 电子技术
§1 反馈的基本概念
一、反馈的定义

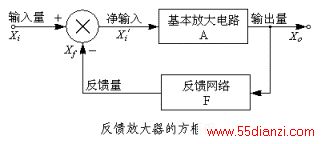

所谓反馈就是把放大器的输出量(电压或电流)的一部分或全部,通过一定的方式送到放大器的输入端的过程。可用以下方框图表示。
图中,上面一个方框表示基本放大器,下面一个方框表示能够把输出信号的一部分送回到输入端的电路,称为反馈网络;箭头线表示信号的传输方向;符号 表示信号叠加;Xi称为输入信号,它由前级电路提供;Xf称为反馈信号,它是由反馈网络送回到输入端的信号; 称作净输入信号或有效控制信号;“+”和“-”表示Xi和Xf参与叠加时的规定正方向,即 ;Xo称为输出信号。通常,把输出信号的一部分取出的过程称作“取样”;把Xi与Xf叠加的过程叫做“比较”。引入反馈后,按照信号的传输方向,基本放大器和反馈网络构成一个闭合环路,所以有时把引入了负反馈的放大器叫闭环放大器,而未引入反馈的放大器叫开环放大器。
定义:
开环放大倍数
反馈系数
闭环放大倍数
因为: 和
