1. 利用公式
的近似计算
如果电路满足深度负反馈条件，则有：
可见，只要根据反馈类型求出相应的反馈系数F（ Fu、Fg、Fr、Fi），再应用公式
，就可求出相应的
Af（
Auf、
Arf、
Agf、
Aif）。如果反馈组态不属于电压串联负反馈，而要计算电压放大倍数时，还需经过一定转换才能求得。
2. 利用公式
Xf ≈
XI，的近似计算
根据负反馈放大电路的方框图（图Z0301）可知：
而深度负反馈放大电路满足
，所以由上式可得
Xf ≈
Xi GS0330
上式说明：在深度负反馈条件下，反馈信号
Xf 和外加输入信号
Xi近似相等，即在深度负反馈的放大电路中，有效输入信号 经过放大、反馈得到的反馈信号
Xf 很强，与外加的输入信号
Xi 近似相等，而二者的极性相反，所以，
的数值很小。反馈愈深，
Xf 与Xi愈接近相等， 也愈接近于零。在实际的反馈放大电路中，通常当|1＋AF| ≥10时，便可认为是深度负反馈。
对不同组态的负反馈电路，式
Xf ≈
Xi中的
Xf 和
Xi表示不同的电量。
对于串联负反馈电路：
Uf ≈
Ui
对于并联负反馈电路：
If ≈
Ii
利用上述概念和公式，可以大大简化对深度负反馈放大电路电压放大倍数的计算过程，并能得到工程上允许的近似结果。
利用式GS0328时，如何根据电路求得F呢？其方法之一是将反馈网络从电路中分离出来，分离时，对电压反馈，反馈网络与基本放大电路相连端用恒压源
Uo代替；对电流反馈，则用恒流源
Io代替，如图Z0311（a）、（b）所示。
由于基本放大电路中已经考虑了反馈网络的负载效应，故这种等效代替是可行的。
根据这个等效的有源网络，反馈电压
Uf（串联反馈）就是AB端的开路电压，而反馈电流
Uf（并联反馈）就是AB端的短路电流。列出关系式即可求得相应的反馈系数F。
在深度负反馈情况下，因
Xf ≈
Xi ，所以，反馈环内的基本放大电路可以看作理想放大电路，则反馈放大电路的输入、输出电阻为：
电压串联负反馈：
电医并联负反馈：
电流串联负反馈:
电流并联负反馈：

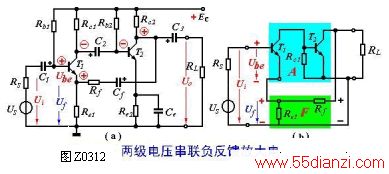

例题 电路如图Z0312所示。试估算电压放大倍数。
解：已知该电路属于电压串联负反馈组态，故，
Af =
Auf ，
F =
Fu
（1）利用关系式
该电路的反馈网络等效电路如图Z0313所示，由图知：
故
（2）利用
Uf ≈
Ui

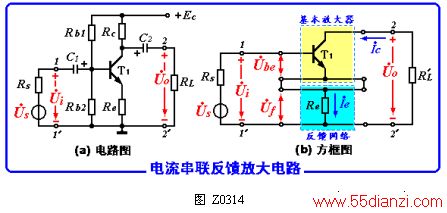

例题 电路如图Z0314所示，估算电压放大倍数。
解：由图可判断该电路为电流串联负反馈组态，故
Af =
Agf ，
F =
FR
（1） 利用关系式
该电路的反馈网络等效电路如图Z0315所示，由图可知
Uf =
Io
Re （
Io
=
Ie）
故
由定义知
