上式是反馈放大器的基本关系式，它是分析反馈问题的基础。其中1＋AF叫反馈深度，用其表征反馈的强弱。
二、反馈类型及判定
1. 电压反馈与电流反馈
按取样方式划分，反馈可分为电压反馈和电流反馈。
⑴电压反馈
反馈信号取自输出电压，即Xf正比于输出电压，Xf反映的是输出电压的变化，所以称之为电压反馈。这种情况下，基本放大器、反馈网络、负载三者在取样端是并联连接。
⑵电流反馈
反馈信号取自输出电流，正比于输出电流，反映的是输出电流的变化，所以称之为电流反馈。在这种情况下，基本放大器、反馈网络、负载三者是串联连接。
⑶电压反馈和电流反馈的判定
在确定有反馈的情况下，则不是电压反馈就是电流反馈。所以只要判定是否是电压反馈或者是否是电流反馈即可，通常判定是否是电压反馈较容易。
判定方法之一：输出短路法
将放大器的输出端对交流短路，若其反馈信号随之消失，则为电压反馈，否则为电流反馈。
判定方法之二：按电路结构判定
在交流通路中，若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上，则为电压反馈；否则是电流反馈。
2. 串联反馈与并联反馈
按比较方式划分，可分为串联反馈和并联反馈。

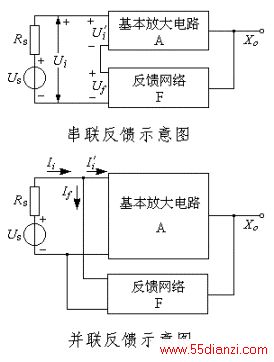

⑴串联反馈
对交流信号而言，输入信号、基本放大器、反馈网络三者在比较端是串联连接，则称为串联反馈。即输入信号与反馈信号在输入端串联连接。串联反馈要求信号源趋近于恒压源，若信号源是恒流源，则串联反馈无效。
在串联反馈电路中，反馈信号和原始输入信号以电压的形式进行叠加，产生净输入电压信号，即
。
⑵并联反馈
对交流信号而言，输入信号、基本放大器、反馈网络三者在比较端是并联连接，则称为并联反馈。即输入信号与反馈信号在输入端并联连接。并联反馈要求信号源趋近于恒流源，若信号源是恒压源，则并联反馈无效。
在并联反馈电路中，反馈信号和原始输入信号以电流的形式进行叠加，产生净输入电流信号，即
