集成电路热插拔电路.

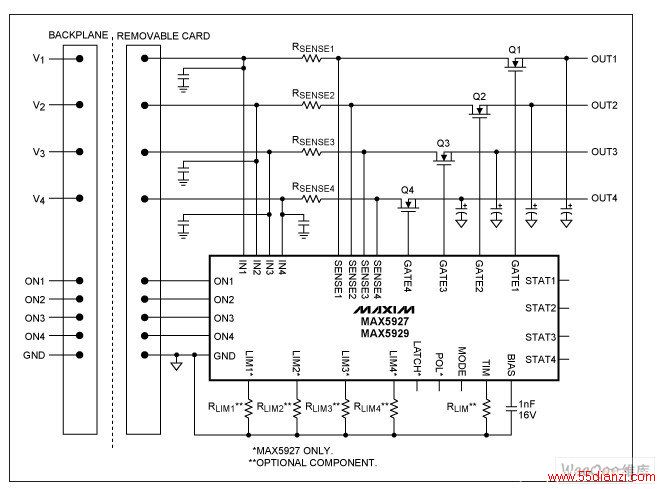

图5。单个热插拔控制集成电路四个多供应中的应用。

　　在较有几个轨应该受到保护和具体要求，应予以考虑，与分立元件的电路设计，是不是一种选择复杂的应用程序。集成电路为基础的热交换控制器为特殊应用提供了所需的功能设计和控制整个系统的要求。举例说MAX5915/MAX5916，允许安全插入和去除的PCI ?卡到现场PCI插槽或背板。这些IC提供3.3V，5V或± 12V的独立电源控制，辅助和3.3V两个PCI卡的供应问题，很少的外部元件。 MAX5943采用现场提供FireWire端口到一个简单而又可靠的安全插入和去除的FireWire ?外设，解决方案。该集成电路仅需要两个外部MOSFET和检测电阻器的基本操作，同时它提供了一个完全集成的电源管理应用为火线控制。

　　结论

　　集成电路热插拔控制器提供超过其离散同行许多优点。虽然离散电路成本不到热交换芯片，他们可以更昂贵的整体系统的鲁棒性，停机时间方面，和修理费用。事实上，更大的主电源和更强大的布线和连接器只是与离散元件相关的有形部分费用。热插拔IC提供的分立式设计缺乏优势：1状态输出，热关机，UVLO和关机/关)输入控制和负载的电路板插入检测。
