响应低收入和高层次的故障情况
提供一个电源控制端子(ON)为负载控制或针双卡插入合适的检测
提供自动重试和锁存故障管理
提供的I ? C兼容接口
过温检测，并提供热关断
支持多电压系统和喜欢的PCI - Express ?标准的具体应用
在图3a MAX4370还作为一所负载断电闭锁故障时，检测电路断路器。如果一个应用程序需要自动重试或15V的电感，回扣的保护，您也可以替换一个MAX4272或MAX4273热插拔控制器。
高电压，集成电路为基础的热插拔电路可以节省电路与离散的空间。阿如MAX5902(图4a和4b SOT23封装大小的控制器)从9V至72V操作，只需要一个外部P沟道MOSFET(第一季)的基本操作。该电路无需电流检测电阻以限制浪涌电流或检测故障情况。相反，它采用一个电流检测元件上的一个P沟道MOSFET(第一季)的RDS(ON)。

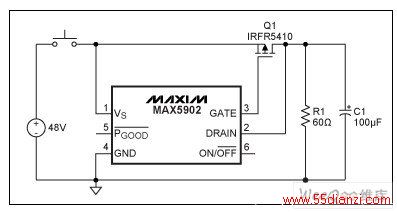

图4a。一个专门的热交换，如MAX5902集成电路

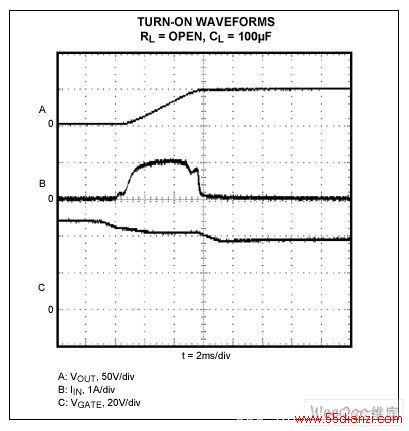

图4b。开启波形说明在2ms/div。数据生成与MAX5902。
在MAX5902控制器保持MOSFET关断电源时首先采用。它认为，如果无限期关闭状态的ON / OFF端子举行低，如果电源电压低于欠压锁定(UVLO)的水平，或者如果芯片温度超过125℃(是典型值)。如果这些条件都不适用于那些内置的导通延迟到期(150毫秒，典型值)时，MAX5902逐步打开第一季度。在此开启阶段，慢慢地提高第一季度控制器，允许对负载(Q1的漏极电压)，以增加在典型的9V/ms率。
浪涌电流的负载，因此，有限的水平成正比的负载电容和不断转换率：ILIMIT(典型值)= CLOAD × 9V/ms。经过第一季度全面加强，负载电压为解决它的最终价值，跨季度(ILOAD ×的RDS(ON))是由MAX5902故障监测电压下降。如果电压降超过断路器的阈值时，控制器轮流第一季度关闭，并立即断开负载。
不像分立元件电路，图4a电路功能的热关断保护，UVLO保护，与在关机/ OFF端子，以及一个电源良好(PGOOD)状态信号。在MAX5902可带或不带断路器功能，可以用断路器或自动重试或与一个锁存关闭选项。
要实行一个制度，接受- 9V至- 100V的，类似的电信应用的48V，MAX5900或MAX5901替代一个热交换的MAX5902控制器。
单芯片为基础的热交换控制器可取代许多分立元件和微处理器监控IC，它也可以支持多路输出，并添加排序/跟踪能力。在MAX5927，一款四热交换控制器，保护设备如便携式电脑multisupply系统。它允许设计人员配置的输入电压轨打开/关闭顺序，跟踪对方，或独立运作。
