热插拔电路的基础知识
热插拔电路保护设备，人员，或两者兼而有之。有些电源供应器，例如，有内置和可调电流限制(在热交换标准电路)，防止损坏电源和电路是在一个热交换活动供电。典型的RAID和电信系统对飞行热交换，交换电路板或磁盘驱动器的能力。
至少，热交换要求您限制浪涌电流以防止该公司全系统掉电时，大电容负载通电的可能性。电流限制也有助于减少源电源供应量，限制在电气连接器接触电弧。其他热交换的功能包括：低串联电阻，断路器动作，状态指示，双插入点检测和电源良好信号。
保护像热抽换元件和集成电路的电路增加了成本，同时增加时间来设计和测试系统。尽管如此，这些弊端，必须权衡较少有形成本(不总是最关心的一个设计师的心)与不受保护的系统相关：设备损坏，系统停机时间，并造成人身伤害诉讼，更换和维修费用，技术人员的*。这个名单可以继续。
对热抽换功能的引入可以立即让一小抵消主电源供应系统成本。降低浪涌电流的水平，一个电源必须提供允许小滤波电容器和一个更小的电源供应。其他好处包括更小尺寸的电线和电路的痕迹，更小，更便宜的电路连接器，并在电源路径普遍较小的部件。
最简单的限流元件是保险丝，可自行或与其他保障要素的组合使用。由于过电流保险丝是有效的，他们要么要求(获UL认证电路，例如)或作为最后手段的灾难性故障时保护包括在内。
对于标准的保险丝，主要是诋毁是他们一次性使用。另一种是polyfuse，一个类似的装置，否则身体膨胀和合同根据通过它的电流流动所产生的热量。温度依赖性polyfuse拥有有限的电压工作范围，但它可以重置自己的优势是通过标准的保险丝。
典型的热交换电路
电容齐纳场效应管组合
阿热抽换应用中常用的电路是电容齐纳场效应管组合(图1a和1b)。该电路限制浪涌电流充电跨越栅源第一季度交界的C1。假设C1是出院时，通电时，电路保持作为一个跨门源路口短效第一季度关闭。由于C1的收费，VGS的增加，使第一季度打开缓慢。 C1的大小和VGS的第一季度第一季度的速度有多快的特点决定打开收费的负载电容(C2的)。

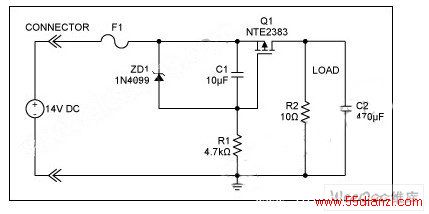

图1a。一个离散“限额齐纳场效应管”热插拔电路采用C1的充电率控制开启Q1的研究。这是显示在图1b范围

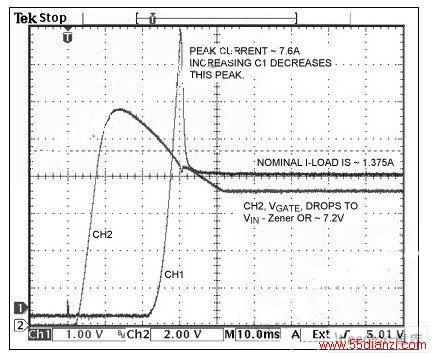

图1b。 CH1为负载电流; CH2的是第一季度栅极电压。
在图1a齐纳二极管ZD1防止第一季度栅源路口不超过其最高*级。 (请注意，在图1a(± 20V的)太小，承受24V的工业或48V的电信应用。)如果电源循环迅速VGS电压最高，负载电容可以出院，而C1的收费仍足以维持在第一季度。这个条件可以减少电流限制功能，允许大电流浪涌电源时恢复。还有另一个电容齐纳场效应管的拓扑的缺点：目前的限制是积极的，只有在电且仅当C1是出院。一旦断电，电路不能防止过流和短路条件。阿保险丝通常雇用的目的。
PNP晶体管和电流检测电阻
