带有模糊控制的电脑全自动洗衣机多采用水位传感器来控制水位，水位传感器与水位开关的作用相当，能更加准确地控制水位，一般具有10挡水位或15挡水位，而水位开关最多只具有三四挡水位，因此水位传感器在电脑全自动洗衣机中被越来越广泛采用。

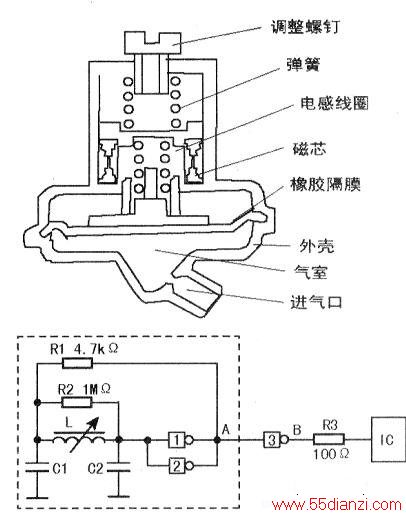

水位传感器的结构如上图所示，橡胶隔膜的作用是密封气室；弹簧的作用是以一定的弹力压在橡胶隔膜上，将橡胶隔膜的非线性变化转变成磁芯的线性位移变化，同时对磁芯的抖动现象起阻尼作用；磁芯的作用是在周围产生磁场，通过它上下的移动来改变电感线圈的电感量。电感线圈与电容组成LC振荡电路，如下图所示，通过电感线圈电感量的变化，改变其振荡电路的振荡频率；调整螺钉可以调整水位传感器的精度。
电路中虚线框内的元件安装在水位传感器外壳上，虚线框内电路由反相器1、2，电阻Rl、R2，电容C1、C2，电感线圈L组成基本LC振荡电路，反相器3将振荡电路输出的非数字脉冲信号，送到单片机lC中。
反相器1~3是数字电路，输入端为高电平时，输出端为低电平，反之输入端为低电平时，输出端为高电平。由于R1、R2两个电阻加在反相器1、2的输入和输出两端，使反相器工作特性发生变化，并使该电路工作在线性放大区，电路对输入信号有近10倍的放大作用。
LC振荡电路接通电源后便开始振荡。
若桶内无水，A点就输出一个周期为24kHz左右固定频率的振荡信号。
桶内进水后，气室内的空气被压缩，通过导压管、进气口进入水位传感器的密封“腔”内，随着水位不断升高，加在橡胶隔膜上的压力增大，克服弹簧的弹力带动磁芯向上运动，这样固定在水位传感器外壳上的电感线圈的电感量L逐渐增大，根据LC振荡频率公式可知，电感量的增大，将使电路的振荡频率逐渐下降。对于洗衣机的不同水位，水位传感器都有与之对应的频率脉冲信号输出，在注水过程中，当水位传感器输出的脉冲信号与选定储存在单片机中的频率相同时，单片机就判断为已达到要求水位量，洗衣机停止注水，开始执行洗涤程序。排水时与进水时相反，当排水开始时，加在水位传感器橡胶隔膜上的压力逐渐减小，排水到一定水位（复位水位）时，水位传感器A点输出周期为24kHz左右固定频率的振荡信号，电脑板单片机IC根据水位传感器的信号判断水已排完，可以执行下一程序。
