压电片谐振式振动传感器

　　压电片谐振式振动传感器使用压电片直接将振动信号转换为电信号输出。市售的普通压电片的谐振频率都在音频段的高端，与振动信号频率相差较大。为了降低谐振频率，人们使用弹簧球与压电片基体连接，其结构如上图所示。在降低整体谐振频率的同时，弹簧也降低振动能量的消耗，延长振动衰减的时间，增强了振动效果。
　　
　　压电片谐振式振动传感器的优点是：
　　
　　①结构简单，取材方便；
　　
　　②安装方便，使用寿命长。
　　
　　其不足是：
　　
　　①谐振频率高，容易受到声音的干扰；
　　

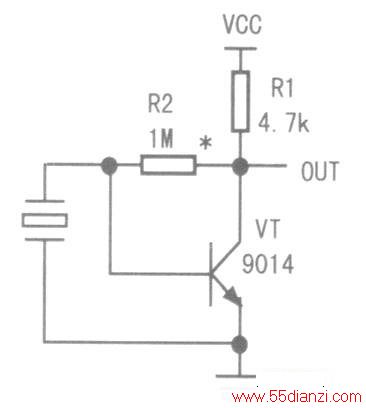

　　②输出阻抗高，输出信号弱，传感器输出信号需要经过放大电路放大后才能送检测电路检测。典型的三极管放大电路如下图所示。
