根据法拉第电磁感应定律，当传感器探头线圈通以正弦交变电流i1时，线圈周围空间必然产生正弦交变磁场H1，它使置于此磁场中的被测金属导体表面产生感应电流，即电涡流，如图2-2中所示。与此同时，电涡流i2又产生新的交变磁场H2；H2与H1方向相反，并力图削弱H1，从而导致探头线圈的等效电阻相应地发生变化。其变化程度取决于被测金属导体的电阻率ρ，磁导率μ，线圈与金属导体的距离x，以及线圈激励电流的频率f等参数。如果只改变上述参数中的一个，而其余参数保持不变，则阻抗Z就成为这个变化参数的单值函数，从而确定该参数的大小。

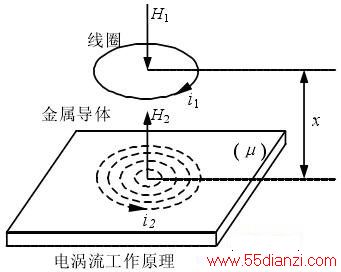

电涡流传感器的工作原理，如下图所示：
