HDMI接口电路示例

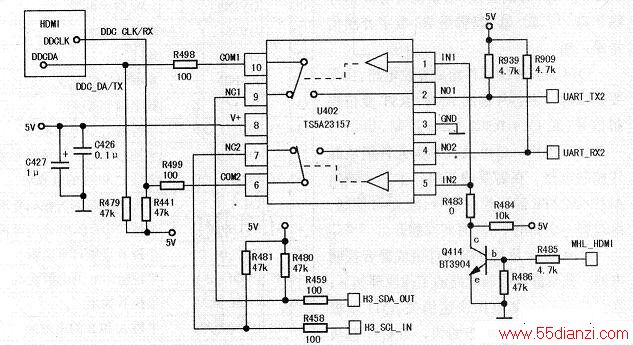

　　在部分液晶彩电中，HDMI与MHL(移动终端高清影音)接口共用输入电路，例如在TCL MS801机芯液晶彩电中，采用逻辑电路TS5A23157作为MHL和HDMI信号切换电路，如下图所示。TS5A23157(U402)是一块单刀双掷模拟开关，可以双向传送信号，带宽为220MHz，供电为1.65V～5.5V。当该lC的IN端（IN1或IN2）为高电平时，其对应的NO端和COM端接通；当IC的IN端为低电平时，其对应的NC端和COM端接通。
　　
　　插座P400为MHL和HDMI信号输入插座。主芯片MSD6A801通过检测P400的②脚(PCID)电平高低来判定输入信号的种类。当将MHL设备接人P400时，P400②脚变为高电平3.3V，主芯片输出的MHL_HD-MI信号为高电平，Q414导通，使U402的IN端（①、⑤脚）为低电平，则U402的⑨、⑩脚以及⑦、⑥脚内部接通，DDC_DA、DDC—CLK  分别 与  H3_SDA_OUT、H3_SCL_IN连接，实现主芯片与MHL信号设备之间的数据传输；当接入HDMI外设时，P400的②脚为低电平，此时主芯片输出的MHL_HDMI信号也为低电平，Q414截止，U402的①、⑤脚为高电平，则U402的②、⑩脚以及④、⑥脚内部接通，此时DDC_TX、DDC_RX分别与UART_TX、UART_RX连接，实现主芯片与HDMI外设的通信，如读取DDC、HDCP协议等。
