HDMI传输原理

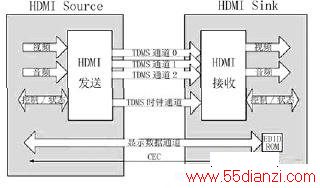

　　如下图可知，左边的HDMISource表示带有HDMI输出接口的设备，右边的HDMISink表示有HDMI输入接口的设备。

　　图中，HDMI接口中的数据传输基于TMDS（TransitionMinimizedDifferentialSignaling）最小化传输差分信号协议。TMDS是一种微分信号机制，它采用差分传动方式。HDMI标准将8位的数据通过编码变成10位的信号，以差分传动方式传送。
　　
　　TMDS传输通道中有3个是用于传输数据的，还有1个是独立的TMDS时钟通道，以保证传输时所需的统一时序。HDMI传输的编码格式中要包含视频数据（HDMI1.3版本前每个像素采用24bit）、控制数据和数据包（数据包中包含音频数据和附加信息数据，例如纠错码等）。TMDS每个通道在传输时包含一个2bit的控制数据、8bit的视频数据或4bit的数据包。

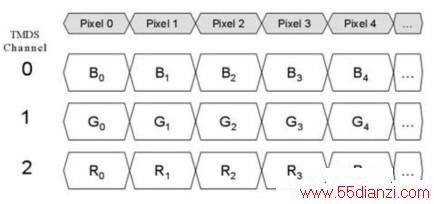

　　如下图所示，通道0传送B0…B4…序列的数据信号，通道1传送G0…G4…序列的数据信号，通道2传送R0…R4…序列的数据信号，这实际就是TMDS信号的8bit编码方式。
