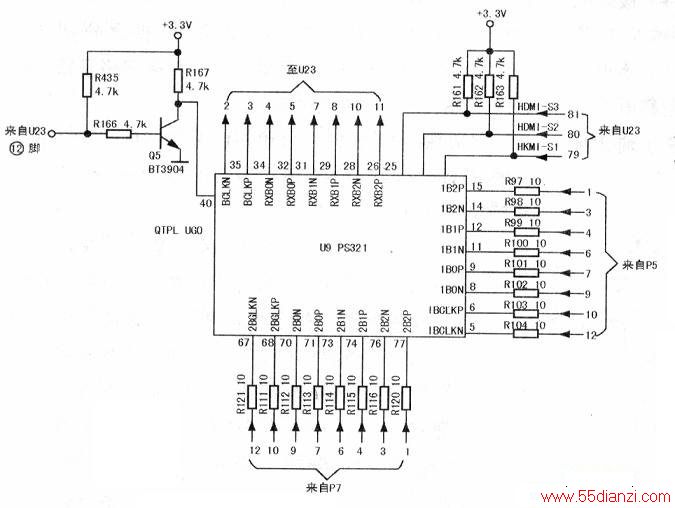

该机芯彩电可分别通过插座P5、P7，输送两路HDMI信号（包括一对时钟信号和三对数据信号）给HDMI/DVI数据转换及控制块U9(PS321)，具体路径是（见下图）：插座P5的10、12脚分别输入的1BCLKP、1BCLKN时钟信号，分别经R103、R104送至U9的⑥、⑤脚；插座P5的⑦、⑨脚输入的1BOP、1PON数据信号，分别经R101、R102送至U9的⑨、⑧脚；插座P5的④、⑥脚输入的1BIP、1PIN数据信号，分别经R99、Rl00送至U9的12、11脚；插座P5的①、③脚输入的182P、1P2N数据信号，分别经R97、R98送至U9的15、14脚。
插座P7的10、12脚输入的2BCLKP、2BCLKN时钟信号，分别经R111、R121送至U9的68、67脚；插座P7的⑦、⑨脚输入的2BOP、2PON数据信号，分别经R113．R112送至U9的71、70脚；插座P7的④、⑥脚输入的2BIP、2PIN数据信号，分别经R115、R114送至U9的74、73脚；插座P7的①、③脚输入的282P、2P2N数据信号，分别经R120、R116送至U9的77、76脚。
U9是选择这两路输入信号的哪一路，受来自主控芯片U23（79）脚~（81）脚的电平控制。除此以外，U9能否对输入的HDMI信号进行读入，还受来自U23（12）脚的信号电平控制。当U23（12）脚为低电平时→Q5截止一U9（40）脚为高电平→U9对选择的HDMI信号读入。然后U9对读入的HDMI信号进行预放、均衡、混合及转换后，同样变为一组时钟信号和三组数据信号。其中，BCLKP、BCLKN时钟信号从U9（34）、（35）脚输出，送入主控芯片U23③、②脚；U93（31）、（32）脚输出的RXBOP、RXBON数据信号，送入U23的⑤、④脚；U9（28）、（29）脚输出的RXBIP、RXBIN数据信号，送入U23的⑧、⑦脚；U9（25）、（26）脚输出的RXB2P、RXB2N数据信号，送入U23的11、10脚。在U23内部经过一系列变换及后续电路处理后再还原出图像和声音。
试分别从插座P5、P7输入DVD蓝光高清碟片信号，液晶屏无图像。由于TV、AV及AGC端子输入，液晶屏均能正常显示，因此故障原因可能为：U9准许信号读入端40为低电平；U9电源供电不正常；U9本身已损坏；U23内部对HDMI信号的切换或处理电路损坏。
本着上述故障原因顺序，先对U9（40）脚电平进行检查，发现果然为低电平。查控制管Q5的基极是正常的低电平，显然Q5应截止，且集电极应输出高电平。然而Q5集电极电压却为OV，这只能是Q5的c、e极间击穿、U9（40）脚内部与地短路或Q5集电极负载贴片电阻R167(4.7kΩ)开路。最终查出是R167-端虚焊，重焊后试机，故障消失。
