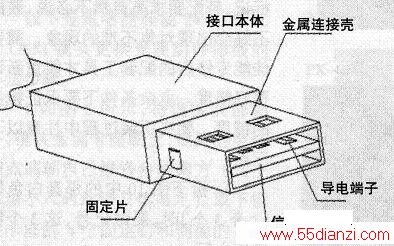

双向USB接口的结构主要包括接口本体、金属连接壳、信号连接片、导电端子组、固定片,如下图所示。接口本体的一端连接金属连接壳,金属连接壳内设有信号连接片,信号连接片位于金属连接壳的中部,信号连接片的一端与接口本体连接,信号连接片的两个侧面为信号连接面,信号连接面设有导电端子组。

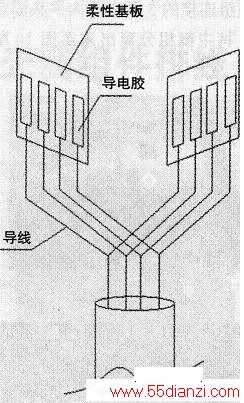

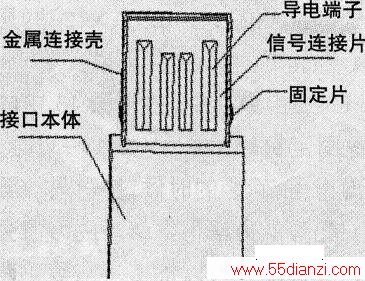

导电端子组的导电端子一面为导电金属片,导电金属片固定于信号连接面,导电金属片的一端与接口本体连接,如上图所示。导电端子另一面为导电胶,信号连接面设有柔性基板,导电胶嵌设于柔性基板内,且导电胶的一端与接口本体连接。导电端子的导电金属片与导电胶通过导线交叉连接在一起,如下图所示。
金属连接壳至少有一个侧面设有U形的缝隙,U形的缝隙围成一个固定片,固定片的中部向外凸起,设置固定片,可以辅助将USB接口稳固地固定于母座内,防止松脱。
信号连接片设置于金属连接壳的中部,使得USB接口具有对称结构,因此在与母座插接时,可以不分方向,任意插接,避免因误插造成的磨损。
