1．电路结构

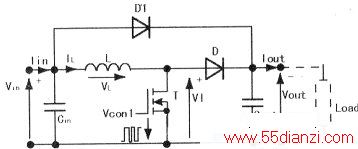

见下图，BOOST升压式DC-DC转换电路的最大特点是：输出电压永远比输入电压高，输入与输出端共用一个“地”。
2．工作过程
当开关管T导通时，电流IL流过电感线圈L，电流线性增加，电能以磁能的形式储存在电感线圈中。而当开关管T关断时，线圈中的磁能将改变线圈L两端电压VL的极性，以保证电流IL不突变。这样，线圈L转化的电压VL与电源Vin串联并以高于输出的电压向电容COUT和负载供电。
电路中设计二极管D1的目的是给大电容进行预充电，具有抗浪涌冲击功能，故D1用来保护PFC升压二极管D。该二极管的选择与大电容的大小、交流输入电压的高低以及交流输入回路阻抗有关，常用的二极管为1N5408。1N5408的IFSM为200A，在大功率电源中，为了增加电源的可靠性，可用两只1N5408串联使用。
3．电路应用
BOOST升压式DC-DC转换电路通常应用于开关电源的PFC校正电路中。开关电源为何要加PFC电路呢？这是节能的需要。国家有强制要求：“整机额定功率75W及以下的设备不做谐波电流限制；额定功率大于75W的设备，需对谐波进行限制，电路必须设置PFC电路”。PFC电路结构有DCM（非连续导通模式，在断续模式的变换器中，电感电流在周期的某些时刻电流为零）、CCM(连续导通模式，在周期的任何时刻电感都应当有电流流过)和交错模式三种。当输入功率在250W以下时，PFC采用DCM电路结构；当输入功率在250W以上时选用CCM结构；当电路需要重点考虑排版及尺寸大小时，则采用交错模式。
