摘要：提出了一种Boost电路软开关实现方法，即同步整流加上电感电流反向。根据两个开关管实现软开关的条件不同，提出了强管和弱管的概念，给出了满足软开关条件的设计方法。一个24V输入，40V/2.5A输出，开关频率为200kHz的同步Boost变换器样机进一步验证了上述方法的正确性，其满载效率达到了96.9％
关键词：升压电路；软开关；同步整流
0 引言
轻小化是目前电源产品追求的目标。而提高开关频率可以减小电感、电容等元件的体积。但是，开关频率提高的瓶颈是器件的开关损耗，于是软开关技术就应运而生。一般，要实现比较理想的软开关效果，都需要有一个或一个以上的辅助开关为主开关创造软开关的条件，同时希望辅助开关本身也能实现软开关。
Boost电路作为一种最基本的DC/DC拓扑而广泛应用于各种电源产品中。由于Boost电路只包含一个开关，所以，要实现软开关往往要附加很多有源或无源的额外电路，增加了变换器的成本，降低了变换器的可靠性。
Boost电路除了有一个开关管外还有一个二极管。在较低压输出的场合，本身就希望用一个MOSFET来替换二极管（同步整流），从而获得比较高的效率。如果能利用这个同步开关作为主开关的辅助管，来创造软开关条件，同时本身又能实现软开关，那将是一个比较好的方案。
本文提出了一种Boost电路实现软开关的方法。该方案适用于输出电压较低的场合。
1 工作原理
图1所示的是具有两个开关管的同步Boost电路。其两个开关互补导通，中间有一定的死区防止共态导通，如图2所示。通常设计中电感上的电流为一个方向，如图2第5个波形所示。考虑到开关的结电容以及死区时间，一个周期可以分为5个阶段，各个阶段的等效电路如图3所示。下面简单描述了电感电流不改变方向的同步Boost电路的工作原理。在这种设计下，S2可以实现软开关，
图1 同步Boost变换器

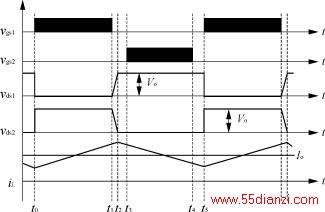

图2 电感电流不反向时的主要工作波形
(a)Stagel[t0,t1] (b)Stage2[t1,t2]
(c)Stage3[t2,t3] (d)Stage4[t3,t4]
(e)Stage5[t4,t5]
图3 电感电流不反向时各阶段等效电路
但是S1只能工作在硬开关状态。
1）阶段1〔t0～t1〕 该阶段，S1导通，L上承受输入电压，L上的电流线性增加。在t1时刻，S1关断，该阶段结束。
2）阶段2〔t1～t2〕 S1关断后，电感电流对S1的结电容进行充电，使S2的结电容进行放电，S2的漏源电压可以近似认为线性下降，直到下降到零，该阶段结束。
3）阶段3〔t2～t3〕 当S2的漏源电压下降到零之后，S2的寄生二极管就导通，将S2的漏源电压箝在零电压状态，也就是为S2的零电压导通创造了条件。
4）阶段4〔t3～t4〕 S2的门极变为高电平，S2零电压开通。电感L上的电流又流过S2。L上承受输出电压和输入电压之差，电流线性减小，直到S2关断，该阶段结束。
5）阶段5〔t4～t5〕 此时电感L上的电流方向仍然为正，所以该电流只能转移到S2的寄生二极管上，而无法对S1的结电容进行放电。因此，S1是工作在硬开关状态的。
接着S1导通，进入下一个周期。从以上的分析可以看到，S2实现了软开关，但是S1并没有实现软开关。其原因是S2关断后，电感上的电流方向是正的，无法使S1的结电容进行放电。但是，如果将L设计得足够小，让电感电流在S2关断时为负的，如图4所示，就可以对S1的结电容进行放电而实现S1的软开关了。
图4 电感电流反向时的主要工作波形
在这种情况下，一个周期可以分为6个阶段，各个阶段的等效电路如图5所示。其工作原理描述如下。
1）阶段1〔t0～t1〕 该阶段，S1导通，L上承受输入电压，L上的电流正向线性增加，从负值变为正值。在t1时刻，S1关断，该阶段结束。
2）阶段2〔t1～t2〕 S1关断后，电感电流为正，对S1的结电容进行充电，使S2的结电容放电，S2的漏源电压可以近似认为线性下降。直到S2的漏源电压下降到零，该阶段结束。
3）阶段3〔t2～t3〕 当S2的漏源电压下降到零之后，S2的寄生二极管就导通，将S2的漏源电压箝在零电压状态，也就是为S2的零电压导通创造了条件。
4）阶段4〔t3～t4〕 S2的门极变为高电平，S2零电压开通。电感L上的电流又流过S2。L上承受输出电压和输入电压之差，电流线性减小，直到变为负值，然后S2关断，该阶段结束。
5）阶段5〔t4～t5〕此时电感L上的电流方向为负，正好可以使S1的结电容进行放电，对S2的结电容进行充电。S1的漏源电压可以近似认为线性下降。直到S1的漏源电压下降到零，该阶段结束。
6）阶段6〔t5～t6〕当S1的漏源电压下降到零之后，S1的寄生二极管就导通，将S1的漏源电压箝在零电压状态，也就是为S1的零电压导通创造了条件。
(a)Stagel[t0,t1](b)Stage2[t1,t2]
(c)Stage3[t2,t3](d)Stage4[t3,t4]
(e)Stage5[t4,t5](f)Stage6[t5,t6]
图5 电感电流不反向时各阶段等效电路
接着S1在零电压条件下导通，进入下一个周期。可以看到，在这种方案下，两个开关S1和S2都可以实现软开关。
2 软开关的参数设计
以上用同步整流加电感电流反向的办法来实现Boost电路的软开关，其中两个开关实现软开关的难易程度并不相同。电感电流的峰峰值可以表示为
ΔI=(VinDT)/L（1）
式中：D为占空比；
T为开关周期。
所以，电感上电流的最大值和最小值可以表示为
Imax=ΔI/2＋Io（2）
Imin=ΔI/2－Io（3）
式中：Io为输出电流。
将式（1）代入式（2）和式（3）可得
Imax=(VinDT)/2L＋Io（4）
Imin=(VinDT)/2L－Io（5）
从上面的原理分析中可以看到S1的软开关条件是由Imin对S2的结电容充电，使S1的结电容放电实现的；而S2的软开关条件是由Imax对S1的结电容充电，使S2的结电容放电实现的。另外，通常满载情况下|Imax|>>|Imin|。所以，S1和S2的软开关实现难易程度也不同，S1要比S2难得多。这里将S1称为弱管，S2称为强管。
强管S2的软开关极限条件为L和S1的结电容C1和S2的结电容C2谐振，能让C2上电压谐振到零的条件，可表示为式（6）。
