液晶彩电保护电路

　　液晶彩电开关电源的许多元件都工作在大电压、大电流条件下，为了保证开关电源及负载电路的安全，开关电源设置了许多保护电路。
　　
　　(1)尖峰吸收回路
　　

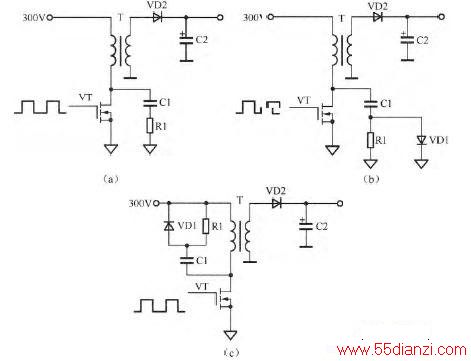

　　由于开关变压器是感性元件，所以，在开关管截止瞬间，其集电极上将产生尖峰极高的反峰值电压，容易导致开关管过压损坏，为此，开关电源大都设置了如下图所示的尖峰吸收回路。
　　
　　在下图(a)所示的电路中， 开关管VT截止瞬间，其集电极上产生的反峰值电压经C1、R1构成充电回路，充电电流使尖峰电压被抑制在一定范围内，以免开关管被击穿。当C1充电结束后，C1通过开关变压器T的初级绕组、300V滤波电容、地、R1构成放电回路。
　　
　　因此，当R1取值小时，虽然利于尖峰电压的吸收，但增大了开关管的开启损耗；当R1取值大时，虽然降低了开关管的开启损耗，但降低了尖峰电压的吸收。

　　下图(b)所示的电路是针对以上电路改进而成的，在下图(b)中，不但加装了二极管VD1，而且加大了R1的值，这样，由于VD1的内阻较小，利于尖峰电压的吸收，而R1的取值又较大，降低了开启损耗对开关管VT的影响。
　　
　　下图(c)所示的电路与下图(b)所示的电路工作原理是一样的，但吸收效果要更好一些。目前，液晶彩电的电源尖峰吸收回路基本上都采用了该电路形式。

　　

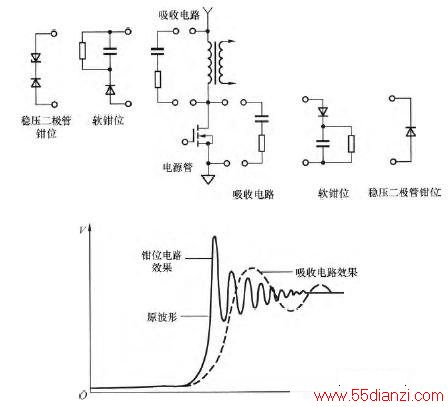

　　实际应用中的尖峰脉冲吸收电路是由钳位电路和吸收电路复合而成的，下图所示是钳位电路和吸收电路在开关电源应用时的不同效果。

　　(2)过压保护
　　
　　为避免因各种原因引起的输出电压升高，而造成负载电路的元件损坏，一般都设置过压保护电路。方法有多种，可以在输出电压和地之间并联晶闸管(又称可控硅，SCR)，一旦电压取样电路检测到输出电压升高，就会触发可控硅导通，起到过压保护的功能；也可以在检测到输出电压升高时，直接控制开关管的振荡过程，使开关电源停止工作。
　　
　　(3)过流保护
　　
　　为了避免开关管因负载短路或过重而过流损坏，开关电源必须具有过流保护功能。
　　
　　最简单的过流保护措施是在线路中串入保险管，在电流过大时，保险管熔断，从而起到保护的作用。另外，在整流电路中常接有限流电阻，一般采用功率很大的水泥电阻，阻值为几欧，能起一定的限流作用。另一种比较有效的方法是在开关调整管的发射极(对三极管而言)或源极(对场效应管而言)串接一只过流检测小电阻，一旦由某种原因引起饱和时的电流过大，则过流检测电阻上的压降增大，从而触发保护电路，使开关管基极上的驱动脉冲消失或调整驱动脉冲的脉宽，使开关管的导通时间下降，达到过流保护的目的。

　　(4)软启动电路
　　
　　一般在开关电源开机瞬间，由于稳压电路还没有完全进入工作状态，开关管将处于失控状态，极易因关断损耗大或过激励而损坏。为此，一些液晶彩电的开关电源中设有软启动电路，其作用是在每次开机时，限制激励脉冲导通时间不至于过长，并使稳压电路迅速进入工作状态。有些电源控制芯片中集成有软启动电路，有些开关电源则在外部专设有软启动电路。
　　
　　(5)欠压保护电路
　　
　　当市电电压过低时，将引起激励脉冲幅度不足，导致开关管因开启损耗大而损坏，因此，有些开关电源设置了欠压保护电路。需要说明的是，很多开关电源控制IC大都内含欠压保护电路，因此，不需在外部单独设置。
