共基极电路

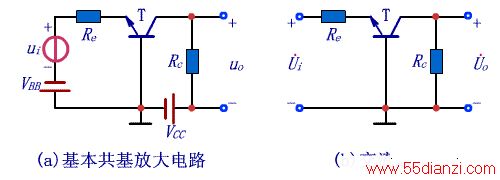

如下图（a）所示为基本共基放大电路，根据放大电路的组成原则，为使晶体管发射结正向偏置，在其输入回路加电源V_BB；为使晶体管的集电结反向偏置，在其输出回路加电源V_CC。画出交流通路如图（b）所示，输入回路与输出回路的公共端为基极。

静态工作点

交流等效电路如右图（c）所示，可得电压放大倍数、输入电阻和输出电阻。

R_o=R_c

由于共基电路的输入回路电流为i_E，而输出回路的电流为i_C，所以无电流放大能力。有电压放大，且输出电压与输入电压相同，输入电阻较共射电路小，输出电阻与共射电路相当，频带宽。
