音响功放又称音频功率放大器，它主要由前置级、音调级、功率放大级这几部分组成，如下图所示。前置级的要求是输入阻抗高、输出阻抗小、频带宽、噪声小；音调级的作用是对输入信号进行调节，使输入信号提升和衰减；而功率放大级则是音频放大器的主要部分，它决定了输出功率的大小，要求具有输出效率高，输出功率大的特点。对于整个功率放大器而言，要求其失真小、噪声低，有较好的扩音效果。
近几十年来，A类、B类、AB类音频功率放大器（额定输出功率）一直占“统治”地位，所用器件从电子管、晶体管到集成电路；电路组成从单管到推挽电路；电路形式从变压器到OTL、OCL、BTL。这类功放的的最大缺点是效率低：A类音频功率放大器的最高工作效率为50％，B类音频功率放大器的最高工作效率为78.5%，AB类音频功率放大器的工作效率则介于两者之间。但是无论A类、B类还是AB类音频功率放大器，当它们的输出功率小于额定值时，效率就会明显降低，在播放动态的语言、音乐时，平均工作效率只有30%左右。
近年来，随着数字音响技术的发展，效率极高（理论上可达到100%）的D类功放应运而生，并得到了广泛的应用。
提示：BTL (Bridge -Tied -load)意为桥接式负载。负载的两端分别接在两个放大器的输出端，一个放大器的输出是另外一个压表读数为0.1V，则表明此管导通电阻为100mΩ。测P沟道场效应管时，交换电源正负极即可。图中电源电压VCC为10V～20V，但要求用稳压电源，输出电流应大于1A；R1阻值为10Ω～20Ω（使流过D、S极间电流约为1A）。
注意：短时间测量时，不必给场效应管加散热片。另外，若要求测试电路更简单，则可不安装47kΩ，并把1kΩ电阻用导线代替。
放大器的镜像输出，也就是说，加在负载两端的信号仅在相位上相差1800，负载上将得到原来单端输出的2倍电压，理论上的输出功率为双通道输出的4倍。
BTL形式不同于推挽形式，BTL的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。BTL形式能充分利用系统电压，因此BTL形式多用于低电压供电系统或电池供电系统中。
按照信号导通角的不同，普通音频功率放大器可分为A、B、C和AB类共四类，各类的具体特点如下：
1.A类放大器

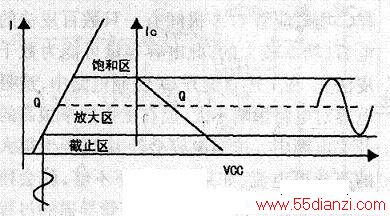

A类放大器的晶体管输入特性曲线如下图所示，其静态工作点为Q点。输入正弦音频信号，当其幅度未超出特性曲线的线性范围时，集电极工作状态处于截止区和饱和点之间，集电极电流为完整的全周导通的正弦波，此时导通角为1800(导通角是以最小值至最大值之间占全周的部分来计算，全周导通时为1800），这种放大状态失真度较小。当无交流信号输入时，放大器中有约一半幅度（Q点）的直流电流流过，故效率最低，低于50%0A类功率放大器主要用于小功率的收音机、助听器中，也有部分高级的HI-FI功率放大器采用此方式。
2.B类放大器

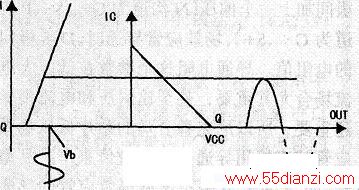

B类放大器的晶体管输入特性曲线如下图所示，其静态工作点为Q点，位于截止点上。功率管只在信号半周内导通（导通角为90°），其集电极输出半个正弦波。为了减少失真，B类放大器均用双管做成推挽式，每只功率管工作一个半周，从而构成完整的正弦波。
B类状态的最大优点是无信号时理论上没有直流电流流过功率管，即没有直流功率损耗，效率超过50%。由于三极管特性曲线起始端为非线性，为了减少失真，常在推挽放大器的两只三极管的基极加上正向偏置电压，如下图所示，则每只功率管的导通角大于半周，其效率为60%～70%，工作状态介于A、B类之间，故又称之为AB类功率放大器。
3.C类放大器
C类放大器的晶体管输入特性曲线如下图所示，其静态工作点为Q点，位于截止点之下，只有输入信号中超过偏置点的部分，功率管才导通。这种方式虽效率更高，但由于失真过大，难用于音频功放，一般多用于高频功放电路中，作为倍频器使用，因为在该类放大器的功率管的集电极谐波丰富，用高Q电路调谐于二次谐波，即可输出完整波形的倍频正弦波。
