电流反馈型负反馈电路

　　电流负反馈的反馈电压EN在B值一定时正比于输出电流，从理论上说电流负反馈也可分为串联输入和并联输入型。实际上当采用并联输入时，电流取样的电阻必然与输入电路等效并联，由于取样电阻不可能很大，结果使放大器输入阻抗大幅降低，对电子管放大器而言是极为不利的。所以虽然理论有此类用法，实际上电子管放大器中极少采用，故下面只讨论串联输入式电流负反馈。

　　只要将自给栅负压电路的阴极电阻不用旁路电容器，则构成典型的串联输入式电流负反馈放大器，见下图。放大器输出电压分为板极和阴极两部分，板极端输出电压与输入反相位，阴极端输出电压则与输出信号同相位(其瞬时极性如下图所注波形)。阴性输出信号电压一端直接阴极，另一端通过共地，经栅极成阻送人栅极．因此输入信号与阴极输出信号反相位串联的加到一阴极之间，构成负反馈。显然阴极输出电压构成反馈电压EN，EN/E0的比即为反馈系数β。考虑到信号为2Hz～20kHz的音频，所以板负载电阻应为Rc与下级Rg2的并联值（耦合电容之容抗可忽略），但当Rg2＞＞Rc4～5倍时，并联影响可不计。所以β=EN/Eo，实际上等于RK与RK+RG的比值。以图示值RK=1.8kΩ，Rc=100K，则β≈1/50，表示输出电压的1/50作为反馈电压ENo负反馈放大器的反馈量和β有关，当p较大E0为定值时EN增大，β越小E随之减小，可见β最大为1（即全部E0作为EN被反馈到输入端构成阴极输出器）。可见β值与负反馈量成反比。负反馈的作用环增益也直接相关．放大器开环增益K为负反馈的基础，根据理论推导，负反馈量N与8.K的关系为N=l/l+kβ，负反馈量N也称为衰减量，或改善量。表示开环增益为K的放大器，加入反馈系数为B的负反馈后其增益等效衰减为闭环增益KF，K被降低为l/l+Kp（即KF=K/1+Kβ），同时放大器非线性失真噪声也同比降低为1，1+KB。

　　根据此结论，下图的电流负反馈放大器其负反馈系数β=EN/E0=RK/RK+RG≈1/50。双三极管12AX7的μ=100，内阻Ri=l00kΩ，当选择RK=100kΩ，RK≈2kΩ左右时，开环增益近似50倍(也可从沙尔文参数表中查出)，由此下图的负反馈量N=l，1+50×1/50≈1/2（约为稍大于-6dB）。

　　下图中阴极电阻R。既为自给栅负压电阻，也同时为EN取样分压电阻，显然β值和栅负压选择难以兼顾。实用中常将RK和RF分开：RK加入旁路电容使其信号压降，如右图a所示，此时β则为Rp/Rc，RK只决定放大管栅负压与β电路无关。

　　负反馈量N=1，2的放大器其闭环增益也衰减为开环增益的一半，即KF=k／l+50×—L=25倍。同时放大器50输入阻抗增大为R，．=Rg(1+Kp)，当下图电路Rg直接并联在输入端，输入阻抗R．。=Rg，I，串联，使负反馈电压EN串联输入，故R：髫婪鸳嚣嚣%）约为Rg的2倍。电流负反馈的输出阻抗。Lr也增大为R便庐Ri+RF(1+¨，对下图(a)12AX7而言，¨=100．Ri-1∞kn即RL≈100kn+1.8kn×101≈282kn。由于输入阻抗升高，串联输入电流负反馈可提高前级增益，但可使高端截止频率下跌。输出阻抗增大对功放级极为不利，因此输出级中极少采用电流负反馈。

　　至此，对电流负反馈可作出如下结论：

　　1．电流负反馈高输出阻抗限制了应用范围，一般仅用于前级电压放大器，当前级采用中，低4三极管时开环增益有限，即使反馈量很小，也使闭环增益更低，改善效果自然有限。如茌前级采用5dB—7dB的电流负反馈，可采用高仙三极管，既可维持足够闭环增益，同是也改善了高¨三极管在大信号输入的失真。

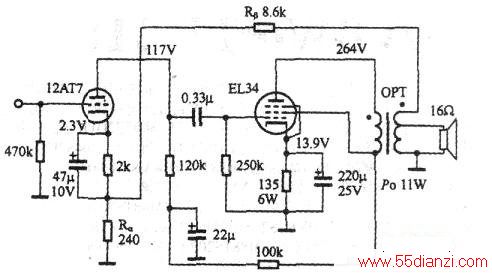

　　2．电流负反馈的应用中经常与两级以上环路电压负反馈提供反馈电压接人点．为了降低电流负反馈的负面效应，此类电路以串联电压负反馈为主，电流负反馈极小甚至可忽略，见右图的实例。右图以两级放大为例，高}r,=极管12AT7驱动EL34作甲类输出，12AT7加入Ra作电流负反馈，其B仅为2/1000，小到可忽略可不计，主要目的是利用Ra组成B电路向12AT7输入端提供反馈电压，形成串联电压负反馈。以下其反馈量进行简单估算：

　　12AT7的电流负反馈：pI=R&raDIC;RG～0.24fl/120kfl,—0.002．电流负反馈量Ni=r/i+B．12AT7开环增益K=50．故N．～l，1.1、无论衰减作用大小，效果改善都不明显，故可忽略．
　　
　　二级电压负反馈的估算：

　　首先估算：当不诗人电压负反馈时两级放大器各自增益：V，因有N户l，1.1存在，实际增益为Kl-50，1.1≈45．EL34的典型应用状态为：当板压、G：电压均为250V时．输入信号l3.5V。在2000n负载上输出l2W的有效功率。因此榆出电压峰值　　可见其增益219V/13.5V=16倍。作为电压负反馈的p2由两部分构成，一为2000fl/lOfl,的降压比输出变压器，其降压比为2bOOfl/10的方根值，二为R，、R2的分压R，爪，+Rz，构成总的负反馈分压系数　　在此两级放大器中K，=45．K_16，加入B=一』一的串联输入电压负反馈，则其反馈量N=l/l+K，×105K2X陆。将KixK2[32代入，则N为1/7.86。二级放大总闭环增益Kl-45x16：91.6倍。由于是两级环路反馈，使v，、7.86V2闭环增益都减小．V．的增益加入电压负反馈后由45倍再次衰减为45/7,8=5.77倍。当输出级达到最大输出时要求V．有l3.5VP_P的输出信号，故V．输入峰值应为13.5W5.77=2.34Vw。

　　当赁反馈置为20dB时，输出管输出阻抗相当于其鱼载电阻的I/IO．本例中N不是20dB．所以输出阻抗为负载阻抗的约1/7.86．非线性失真噪声也同比减小．此种负反馈方式应用较广泛。
